جرثقیل دستی زنجیری

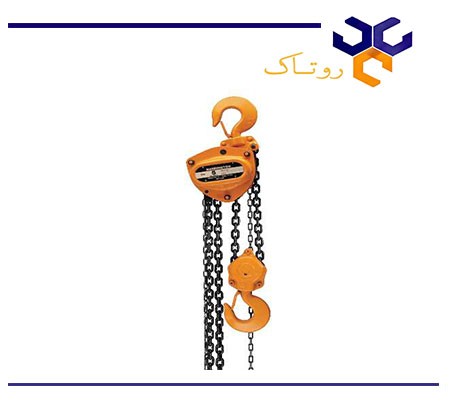

جرثقیل دستی زنجیری که با نام هایی مانند وینچ دستی زنجیری، چین بلاک یا پولیفت زنجیری دستی نیز شناخته می شود، یک تجهیز مکانیکی برای بالا بردن یا جابجایی عمودی اجسام سنگین با استفاده از نیروی دست و زنجیر است. این ابزار دارای سیستم چرخ دنده و ترمز داخلی است که با کشیدن زنجیر دستی، مکانیزم لیفتینگ را فعال می کند. جرثقیل زنجیری دستی معمولا برای ظرفیت های نیم تن تا ۲۰ تن استفاده می شود و در محیط هایی که دسترسی به برق وجود ندارد یا خطر انفجار وجود دارد (مانند پتروشیمی، پالایشگاه یا پروژه های ساختمانی بدون برق) بسیار کاربردی و ایمن است. این دستگاه از قلاب بالا و قلاب بار، زنجیر بار، زنجیر دستی و سیستم گیربکس تشکیل شده و قابلیت نصب روی ترولی سقفی یا قلاب ثابت را دارد.
انواع جرثقیل دستی زنجیری
جرثقیل زنجیری دستی از نظر ساختار، ظرفیت و نحوه انتقال نیرو به چند دسته تقسیم می شود:
جرثقیل زنجیری بلبرینگی:
دارای یاتاقان بلبرینگ در محور حرکتی که حرکت نرم ارائه می دهد و برای استفاده مداوم مناسب است.
جرثقیل زنجیری ساده شفتی:
ساختاری ارزان و سبک دارد و برای کاربردهای محدود پیشنهاد می شود.
جرثقیل زنجیری چهارکاره:
به همراه ترولی دستی یا برقی ارائه می شود و قابلیت حرکت افقی روی ریل را دارد.
جرثقیل زنجیری ضد جرقه (آنتی اسپارک):
دارای بدنه و اجزای ساخته شده از آلیاژ ضد جرقه جهت استفاده در محیط های پرخطر مانند معادن یا انبارهای مواد آتش زا

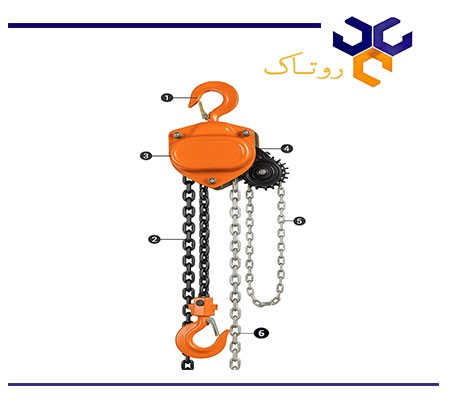

اجزای دستگاه جرثقیل دستی زنجیری
قلاب بالایی
قلاب فولادی مستحکم جهت نصب جرثقیل دستی به سازه، تیرآهن یا کالسکه. این قلاب باید قابلیت چرخش داشته باشد تا از پیچش زنجیر جلوگیری کند.
زنجیر بار
زنجیر فولادی سخت کاری شده با مقاومت کششی بالا که وظیفه اصلی بلند کردن و نگه داشتن بار را بر عهده دارد. این زنجیر به قلاب پایینی متصل است و با کشیدن زنجیر دستی، به بالا و پایین حرکت می کند.
بدنه اصلی
بدنه فلزی و مقاوم که تمام قطعات داخلی نظیر چرخ دنده ها، ترمز، یاتاقان ها و زنجیر را در خود جای می دهد. طراحی این قسمت باید ضدضربه و مقاوم در برابر خوردگی باشد.
چرخ دنده ها
مکانیزم انتقال قدرت از زنجیر دستی به زنجیر بار. این چرخ دنده ها نسبت به وزن بار طراحی شده اند و باعث افزایش توان بالابردن بار با نیروی کم می شوند.
زنجیر دستی
زنجیر نازک که اپراتور با دست آن را می کشد تا مکانیزم بالابر فعال شود. گردش این زنجیر باعث چرخش چرخ دنده ها و حرکت زنجیر بار می شود.
قلاب پایینی
برای اتصال بار به دستگاه استفاده می شود. اغلب دارای ضامن ایمنی است تا مانع جدا شدن ناگهانی بار شود.
ویژگی های جرثقیل دستی زنجیری
- جرثقیل دستی زنجیری دارای ساختار کاملا مکانیکی است.
- مهم ترین تجهیزات جابجایی بار در شرایط بدون برق یا در فضاهای محدود به حساب می آید.
- دارای سیستم گیربکس چرخ دنده ای داخلی، قلاب چرخان با ضامن ایمنی، ترمز مکانیکی ضدلغزش و زنجیر فولادی مقاوم است.
- بدنه جرثقیل زنجیری اغلب از فولاد آبکاری شده یا آلیاژ ضدزنگ ساخته می شود.
- زنجیر جرثقیل در گرید ۸۰ یا بالاتر تولید شده و قدرت کشش بالا با انعطاف مناسب را ارائه می دهد.
- ابعاد جمع و جور، نصب آسان روی ترولی یا قلاب، عدم نیاز به منبع تغذیه
- قابلیت عملکرد در شرایط سخت مثل گرد و غبار، رطوبت یا حرارت
کاربرد جرثقیل دستی زنجیری
- در کارگاه های فلزکاری، انبارهای صنعتی
- پالایشگاه ها، تعمیرگاه ها، نیروگاه ها
- معادن و صنایع ساختمانی
- در پروژه های عمرانی در مناطق دورافتاده
- سوله هایی که هنوز زیرساخت برق ندارند.
- صنایعی که مواد قابل اشتعال یا قابل انفجار دارند.
مزایای جرثقیل دستی زنجیری
- قیمت اقتصادی و مقرون به صرفه نسبت به مدل های برقی
- ایمنی بالا به دلیل وجود ترمز مکانیکی داخلی با عملکرد خودکار
- قابلیت حمل آسان و نصب سریع
- عملکرد روان در حین باربرداری
- بدون نیاز به برق یا انرژی خارجی
- تنوع ظرفیت بالا (۰.۵ تا ۲۰ تن)
- قابلیت استفاده در فضاهای محدود یا غیرقابل دسترس برای جرثقیل های بزرگ
- طول عمر بالا با نیاز به نگهداری ساده
شیوه استفاده از جرثقیل دستی زنجیری
- اطمینان از سلامت قلاب، زنجیر و اتصالات
- قلاب بالا را به یک نقطه ثابت محکم مانند ترولی سقفی یا تیرآهن وصل کنید.
- بار را با استفاده از قلاب ضامن دار به صورت ایمن مهار کنید.
- زنجیر آزاد را بکشید تا مکانیزم داخلی فعال شده و زنجیر بار شروع به جمع شدن کند.
- به آرامی زنجیر را بکشید تا بار بالا رود یا پایین بیاید.
- در موقعیت نهایی، بگذارید ترمز داخلی دستگاه به صورت خودکار قفل شود.
- بازرسی مجدد و اطمینان از تثبیت بار
نکات ایمنی در زمان استفاده جرثقیل دستی زنجیری
- ظرفیت جرثقیل را رعایت کنید و هرگز بیش از حد مجاز بار وارد نکنید.
- قبل از هر بارگیری، اتصالات و قلاب ها را بررسی کنید تا ترک، پیچیدگی یا شکستگی نداشته باشند.
- زنجیر دستی و زنجیر بار را روغن کاری و تمیز نگه دارید تا عملکرد روان داشته باشند.
- از حرکات ناگهانی یا کشیدن شدید زنجیر پرهیز کنید.
- در هنگام کار، بار نباید روی نفرات یا مسیر رفت و آمد قرار گیرد.
- از جرثقیل فقط در وضعیت عمودی استفاده کنید، استفاده مایل یا مورب خطرناک است.
خرید جرثقیل دستی زنجیری
خرید جرثقیل دستی زنجیری، خصوصا برای کارگاه های صنعتی، پروژه های ساختمانی، سوله های بدون برق یا محیط های قابل انفجار، نیازمند دقت بالا است. هنگام انتخاب این نوع تجهیزات، باید مشخصات فنی دقیق از جمله ظرفیت وزنی (از ۰.۵ تا ۲۰ تن)، طول زنجیر بار و زنجیر دستی (معمولا ۳ تا ۱۲ متر) و نوع بدنه (آلیاژ مقاوم یا ضدزنگ) را بررسی کرد. جرقفیل زنجیری دستی با برندهای معتبر مثل Kito ژاپن، Vital، Elephant، TXK چین و V-Power ایران از محبوب ترین انتخاب ها در بازار هستند. برخی از مدل ها قابلیت نصب روی ترولی دستی یا ریل سقفی را نیز دارند که برای حمل بار در خطوط تولید بسیار مفید است. همچنین بررسی مواردی مثل مکانیزم ترمز، بلبرینگ داخلی، قابلیت روان کاری، کیفیت زنجیر و اتصالات ایمن با ضامن بسیار مهم است. توصیه می شود قبل از خرید جرثقیل زنجیری دستی، حتما به گارانتی، پشتیبانی قطعات، اصالت برند، دفترچه راهنما و خدمات پس از فروش توجه شود، زیرا بسیاری از مدل های جرثقیل زنجیری ارزان قیمت فاقد پشتیبانی فنی یا قطعات یدکی هستند.
نکات راهنمای خرید جرثقیل زنجیری دستی
- ظرفیت وزنی متناسب با نیاز پروژه (مثلا ۱ تن، ۳ تن یا ۵ تن)
- برندهایی مانند Vital، Kito، TXK، V-Power، Elephant امتحان خود را پس داده اند.
- طول زنجیر بار متناسب با ارتفاع موردنیاز (۳، ۶ یا ۱۲ متر)
- قلاب و اتصالات حتما دارای ضامن ایمنی و امکان چرخش کامل باشند.
- گارانتی و خدمات پس از فروش رسمی توسط فروشنده ارائه شود.
- بلبرینگی باشد یا شفتی؟ برای کار مداوم مدل بلبرینگی پیشنهاد می شود.
- قابلیت نصب روی ترولی یا ریل سقفی را داشته باشد.
- بررسی قیمت واقعی در بازار و مقایسه بین فروشندگان مختلف برای خرید به صرفه
سرویس و نگهداری جرثقیل دستی زنجیری
- بازرسی ماهانه زنجیر، قلاب، بدنه و سیستم ترمز
- روغن کاری دوره ای زنجیر بار و زنجیر دستی برای عملکرد نرم
- تمیزکاری منظم برای حذف گرد و غبار و آلودگی
- جلوگیری از زنگ زدگی با استفاده از اسپری های روان کننده یا ضدخوردگی
- در صورت خرابی هر بخش مکانیکی، فقط توسط تکنسین مجرب اقدام به تعمیر شود.
- هر شش ماه یک بار تست بار برای اطمینان از ایمنی عملیاتی الزامی است.
قیمت جرثقیل دستی زنجیری
قیمت جرثقیل دستی زنجیری در بازار ایران بسته به برند، ظرفیت، طول زنجیر، کشور سازنده و کیفیت ساخت متغیر است. مدل های ایرانی یا چینی با ظرفیت ۱ تن و زنجیر ۳ متری معمولا از حدود 5 تا 10 میلیون تومان شروع می شوند. در مقابل، مدل های ژاپنی یا تایوانی اورجینال مانند Kito و Elephant با همان مشخصات، قیمت هایی در بازه 18 تا 30 میلیون تومان دارند. این اختلاف قیمت عمدتا به دلیل کیفیت آلیاژ، نوع گیربکس، عملکرد روان زنجیر و سیستم ترمز دقیق است. همچنین مدل های با طول زنجیر بیشتر یا ظرفیت های بالاتر (مثلا ۳ تن یا ۵ تن) به طور تصاعدی گران می شوند؛ به طوری که یک جرثقیل دستی زنجیری ۵ تن با زنجیر ۶ متری ممکن است تا 50 میلیون تومان هم قیمت گذاری شود. درنهایت اگر به دنبال خرید جرثقیل زنجیری دستی مقرون به صرفه هستید، برای دریافت مشاوره تخصصی رایگان با کارشناسان گروه صنعتی روتاک در تماس باشید.
