جرثقیل سقفی

جرثقیل سقفی (Overhead Crane) دستگاهی مکانیکی است که در داخل سوله ‌ها، انبارها و کارخانه ‌ها نصب می‌شود تا جابجایی بارهای سنگین را به ‌صورت دقیق و کنترل ‌شده انجام دهد. این جرثقیل شامل یک یا دو پل افقی است که بر روی ریل‌ های طولی نصب می ‌شود و جابجایی بار را در سه محور (بالا/پایین، چپ/راست، جلو/عقب) انجام می دهد. از ویژگی‌ های اصلی آن، عدم اشغال فضای مفید زمین، افزایش چشمگیر راندمان حمل و نقل بار در محیط‌ های صنعتی و کنترل آسان اپراتوری است.

انواع جرثقیل سقفی

بر اساس ساختار سازه و میزان درجات آزادی حرکت، جرثقیل ‌های سقفی را می‌ توان به دسته ‌های زیر تقسیم کرد:

1. جرثقیل سقفی تک ‌پل: دارای یک پل و مناسب برای دهانه‌ های کوچک، ظرفیت تا حدود ۱۰ تن و نصب سریع با وزن مرده کمتر

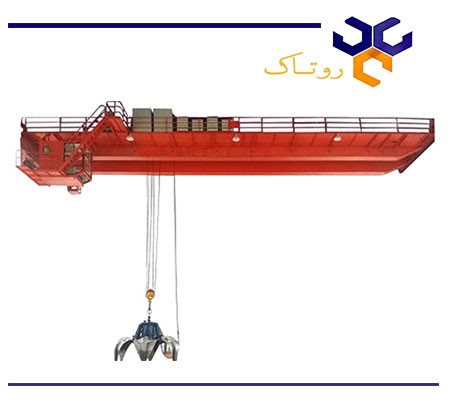

2. جرثقیل سقفی دو‌پل: دارای دو پل موازی، مناسب برای دهانه ‌های بزرگ و باربری سنگین تا بیش از ۱۰۰ تن؛ دقت بالا، امکان نصب ترالی متعدد و نگهداری آسان‌ دارد.

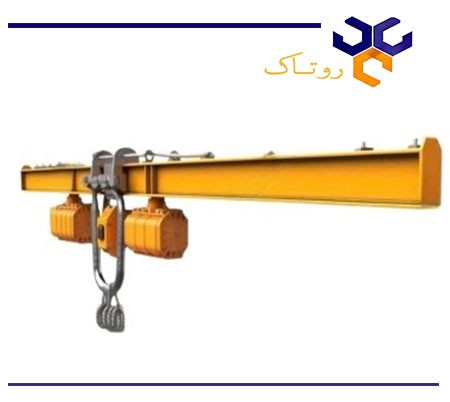

3. جرثقیل سقفی آویز: پل به ‌طور مستقیم زیر سقف نصب می ‌شود و برای سوله ‌های با ارتفاع محدود کاربرد دارد؛ نصب سبک و عملکرد سریع دارد.

طبقه‌ بندی بر اساس سیستم حرکت (دو، چهار و شش ‌کاره):

1. • جرثقیل سقفی دو‌کاره: حرکت عمودی فقط
   • جرثقیل سقفی چهارکاره: حرکت عمودی و عرضی (با ترالی)
   • جرثقیل سقفی شش ‌کاره: حرکت عمودی، عرضی و طولی (با موتور محرکه طولی)

کاربرد انواع جرثقیل سقفی

1. جرثقیل سقفی تک ‌پل (رو نشین): مناسب سالن ‌های با دهانه ‌ی کوچک، نصب ساده، وزن مرده کمتر و هزینه کمتر نسبت به دوپل. ظرفیت معمول تا حدود ۱۰ تا ۱۵ تن در عرض دهانه ≤۲۰ متر رایج است.
2. جرثقیل سقفی دو‌پل (رو نشین): برای کاربردهای صنعتی بزرگ‌، طراحی شده؛ تحمل بالا، امکان نصب بالابر یا ترالی متعدد، راهرو تعمیراتی در عرض پل، فضای مناسب برای نصب کابین اپراتور و مناسب سالن ‌های دهانه ‌دار وسیع است.
3. جرثقیل سقفی آویز (تک ‌پل آویز): نصب سریع و وزن سبک؛ قابل نصب زیر سقف ‌های کوتاه، مناسب پروژه‌ های سبک‌ وزن و محیط‌ های محدود با هزینه نسبتا کمتر از مدل‌ های جفت پل

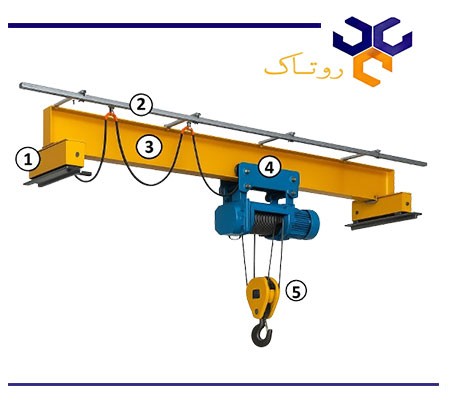

اجزا دستگاه جرثقیل سقفی

1. کَرت

این بخش در دو طرف پل جرثقیل قرار دارد و روی ریل‌های سقفی حرکت می‌ کند. شامل چرخ‌ها، یاتاقان‌ ها و موتور حرکت طولی است. وظیفه دارد کل جرثقیل را در راستای طولی سوله جا‌بجا کند.

2. رِیل انتقال برق

سیستم توزیع برق که از کابل‌کِش‌های انعطاف ‌پذیر و ریل نگهدارنده تشکیل شده، برق مورد نیاز قسمت‌ های مختلف مثل بالابر و ترولی را تامین می ‌کند. این سیستم در حرکت نیز هماهنگ با سایر اجزا پیش می ‌رود.

3. پل جرثقیل

اصلی ‌ترین ساختار باربر جرثقیل که کل مجموعه را به‌صورت افقی در عرض سالن نگه می ‌دارد. جنس آن معمولا از فولاد قوی است و طراحی آن بر حسب ظرفیت جرثقیل و نوع پل (تک پل یا دو پل) متفاوت است.

4. ترولی و بالابر

این بخش روی پل حرکت می‌ کند و بالا و پایین بردن بار را انجام می ‌دهد. شامل موتور بالابر، گیربکس، قرقره و کابل فولادی است. ترولی به ‌صورت جانبی حرکت می ‌کند تا بار را به موقعیت دقیق منتقل کند.

5. قلاب و قلاب‌گیر

بخش انتهایی سیستم باربرداری که مستقیما با بار درگیر است. قلاب از جنس فولاد آلیاژی مستحکم ساخته شده است.

جدول مشخصات فنی جرثقیل سقفی

ویژگی‌ های جرثقیل

• جرثقیل سقفی امکان انتقال سریع و امن بارهای سنگین را فراهم می ‌کنند و زمان عملیات صنعتی را به ‌شدت کاهش می ‌دهند.
• مجهز به قلاب ایمن، ترمز خودکار و سیستم محدودکننده حرکت برای کاهش خطرات حین کار
• بر اساس نیاز مشتری (ظرفیت، ارتفاع، محیط کاری)، قابلیت طراحی اختصاصی دارند.
• جایگزین چند نیروی کار شده و هزینه‌ های عملیاتی را کاهش می ‌دهد.
• مدل ‌هایی مانند جرثقیل آویز یا جرثقیل بازویی در سالن ‌های کم‌ ارتفاع و باریک به‌ خوبی عمل می ‌کنند.
• در مدل ‌های صنعتی امکان بلند کردن بارهایی با وزن چند تن (تا بیش از ۵۰ تن) وجود دارد.
• توانایی حرکت در سه محور (طولی، عرضی، عمودی) برای جابجایی دقیق بار را دارد.
• در صورت نگهداری صحیح، عمر مفید جرثقیل ‌ها به چند دهه می ‌رسد.
• امکان نصب ریموت کنترل یا کنترلر بی‌ سیم جهت کار ایمن‌ و سریع‌

شیوه استفاده از جرثقیل

1. مطمئن شوید قطعات اصلی مانند قلاب، سیم بکسل، ترمز و برق ورودی سالم هستند.
2. برق را متصل کنید، عملکرد کلیدهای کنترل (بالا، پایین، چپ، راست) را در حالت بی‌ بار تست کنید.
3. اطمینان حاصل کنید مسیر بار عاری از مانع و خطر باشد.
4. قلاب را به مرکز ثقل بار متصل کرده و ضامن ایمنی را ببندید.
5. ابتدا بار را اندکی از زمین بلند کرده و از تعادل آن مطمئن شوید.
6. با کمک کلیدهای کنترل، بار را به مقصد انتقال دهید. از حرکت ناگهانی خودداری کنید.
7. در موقعیت مناسب، بار را به‌ آرامی روی زمین یا سکو قرار دهید.
8. پس از قرارگیری کامل بار، قلاب را آزاد کرده و بار را تثبیت کنید.
9. جریان برق را قطع کرده و کنترلر را در محل ایمن قرار دهید.

نکات مهم در خرید جرثقیل

1. ظرفیت جرثقیل مطابق با نیاز بار، وزن بارهای متداول و حداکثر را در نظر بگیرید.
2. نوع جرثقیل متناسب با فضا، اگر فضا محدود است، مدل آویز یا بازویی مناسب‌ است.
3. ارتفاع بالابری مورد نیاز، فاصله سقف تا محل بارگذاری مهم است.
4. ولتاژ برق محیط کاری، برای جرثقیل ‌های برقی بررسی کنید برق سه‌ فاز یا تک ‌فاز دارید.
5. قابلیت حرکت طولی و عرضی، برای محیط‌ های بزرگ نیاز به حرکت در چند جهت وجود دارد.
6. میزان استفاده روزانه یا شیفتی، اگر دستگاه مداوم کار می ‌کند، مدل ‌های صنعتی و سنگین ‌کار انتخاب شوند.
7. گارانتی و خدمات پس از فروش، از برندها یا نمایندگی‌ هایی با پشتیبانی معتبر خرید کنید.
8. جرثقیلی را انتخاب کنید که قطعات آن در بازار ایران موجود باشد.
9. فقط به قیمت اولیه توجه نکنید؛ کیفیت ساخت، دوام و هزینه تعمیرات نیز اهمیت دارند.

خرید جرثقیل سقفی

هنگام خرید جرثقیل سقفی، انتخاب دقیق دستگاهی سازگار با نیاز بر اساس چند فاکتور کلیدی بسیار مهم است. اولین گام تعیین ظرفیت بارگیری است؛ شما باید سنگین ‌ترین بارهایی که جرثقیل باید بلند کند و بارهایی که به‌ صورت مداوم حمل می‌ شوند را محاسبه کنید تا جرثقیلی با ظرفیت مناسب انتخاب شود. خرید جرثقیل با ظرفیت بالاتر از نیاز، علاوه بر ایمنی بیشتر، عمر مفید دستگاه را افزایش می ‌دهد. گام بعدی، انتخاب نوع جرثقیل است (جرثقیل تک ‌پل یا جرثقیل جفت ‌پل) جرثقیل‌ سقفی تک ‌پل برای دهانه ‌های کمتر و ارتفاع محدود مناسب‌ اند و هزینه کمتر، وزن سبک و نصب و نگهداری آسان‌تری دارند؛ اما اگر نیاز به حمل بارهای سنگین دارید و سازه سالن بزرگ‌ است، جرثقیل دو‌ پل گزینه مناسب‌ است. در نهایت تعیین ارتفاع سقف و دهانه حرکتی نیز مهم است؛ ارتفاع لازم برای نصب بالابر، طول ریل‌ ها، و فاصله حرکت طولی باید دقیق اندازه ‌گیری شود. همین ‌طور باید تصمیم گرفت جرثقیل دو، چهار یا شش ‌کاره باشد (یعنی قابلیت حرکت عمودی، عرضی و طولی) تا انعطاف لازم فراهم شود.

سرویس و نگهداری جرثقیل

1. بازرسی روزانه قلاب و سیم‌ بکسل‌، هرگونه ساییدگی، پارگی یا تغییر شکل باید جدی گرفته شود.
2. ترمزها باید در هر لحظه بتوانند بار را متوقف کنند.
3. روغن ‌کاری چرخ‌ دنده ‌ها و گیربکس، طبق برنامه مشخص، روانکاری انجام شود.
4. عملکرد دکمه‌ ها، ریموت، تابلو برق و فیوزها بررسی شود.
5. بررسی اتصالات و پیچ‌ ها، هرگونه لق شدگی یا خوردگی در پیچ ‌ها باید بررسی و رفع شود.
6. بازرسی چرخ ‌ها و ریل ‌ها، وجود ترک یا اصطکاک غیرعادی باید بررسی شود.
7. بررسی عملکرد ترولی و حرکت افقی، اطمینان حاصل شود ترولی بدون لرزش یا توقف حرکت می ‌کند.
8. تمیزکاری و حذف گرد و غبار صنعتی، به‌ ویژه در محیط‌ های صنعتی که آلودگی زیاد است.

قیمت جرثقیل سقفی

قیمت جرثقیل سقفی در بازار ایران با توجه به نوع ساختاری (تک ‌پل، دو‌پل، آویز)، ظرفیت باربری، نوع بالابر (زنجیری یا سیم ‌بکسل)، تجهیزات ایمنی، برند سازنده و پروسه نصب، متغیر است. برای مثال، جرثقیل‌ سقفی برقی زیر ۱ تن (برای کاربردهای سبک و کارگاهی) معمولا قیمت حدود 10 تا 30 میلیون تومان دارند. جرثقیل زنجیری تک ‌پل با ظرفیت ۱ تا ۵ تن (ساخت چین یا اروپایی استوک) در بازه 100 تا 250 میلیون تومان عرضه می ‌شوند، در حالی که جرثقیل‌ سیم ‌بکسل دوپل با ظرفیت ۱۰ تا ۲۰ تن معمولا 500 تا 900 میلیون تومان قیمت دارند. عوامل مؤثر بر قیمت عبارتند از: استفاده از بالابر سیم‌ بکسل (پر‌هزینه ‌تر از زنجیری)، برند (برندهای اروپایی و ژاپنی کیفیت بالا دارند ولی گران‌ تر هستند)، خدمات جانبی مانند نصب، آموزش اپراتور، سرویس دوره ‌ای و گارانتی، و نوع کنترل (ریموت بی ‌سیم هزینه بیشتری دارد). همچنین فضای نصب و ساخت سازه ویژه (سوله با دهانه بزرگ یا مجهز به کابین اپراتور) قیمت را افزایش می‌ دهد. برای استعلام قیمت انواع جرثقیل سقفی و دریافت مشاوره تخصصی رایگان با کارشناسان گروه صنعتی روتاک در تماس باشید.
