جرثقیل سقفی تک پل

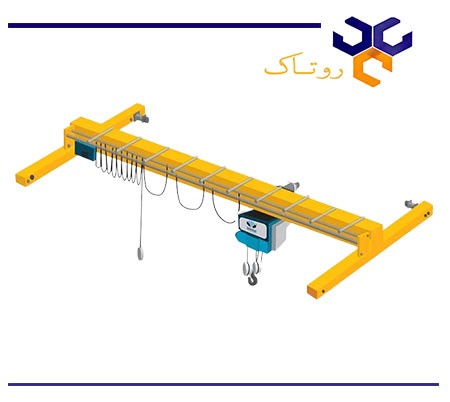

جرثقیل سقفی تک پل (Single‑Girder Overhead Crane) سبک وزن و بهینه برای محیط هایی با محدودیت ارتفاع یا فضای کم است. این جرثقیل دارای یک تیر عرضی است که بالابر از زیر آن آویزان است. این طراحی سبب کاهش وزن سازه، افزایش ارتفاع مفید و نصب آسان نسبت به جرثقیل دوپل می شود. جرثقیل یک پل معمولا برای ظرفیت های یک تا ۱۰ تن طراحی می شود، اما در برخی موارد تا ۱۶ تن نیز اجرا می گردد. آنها به خاطر ساختار ساده، مناسب سالن های متوسط، کارگاه ها و پروژه هایی هستند که حجم بار باربرداری سبک تا متوسط دارند.
انواع جرثقیل سقفی تک پل
جرثقیل سقفی یک پل به دو نوع اصلی تقسیم می شود:
جرثقیل سقفی تک پل رونشین:
سازه روی ریل نصب شده و بالابر به لبه پل متصل است. این مدل مناسب فضاهایی با ارتفاع کافی است و برای ظرفیت های تا ۱۶ تن مناسب است.
جرثقیل سقفی تک پل آویز:
پل زیر ریل سقف نصب شده و جرثقیل از زیر آن آویزان است. این طراحی کم ارتفاع گزینه خوبی برای سالن هایی با فضای سقف محدود است.
عملکرد انواع جرثقیل سقفی یک پل
جرثقیل سقفی یک پل رونشین:
برای استفاده در محیط هایی با ارتفاع مناسب سقف عالی است. این مدل حرکات عرضی و طولی محسوب شده و تعادل خوبی دارد. مناسب ظرفیت های تا ۱۰–۱۶ تن و دهانه های تا ۲۵ متر است.
جرثقیل سقفی یک پل آویز:
طراحی مناسب برای فضاهای کم ارتفاع. وزن مرده کمتر و نصب سریع، از مزایای مهم این مدل است. مناسب ظرفیت های کمتر تا حدود ۱۰ تن است.

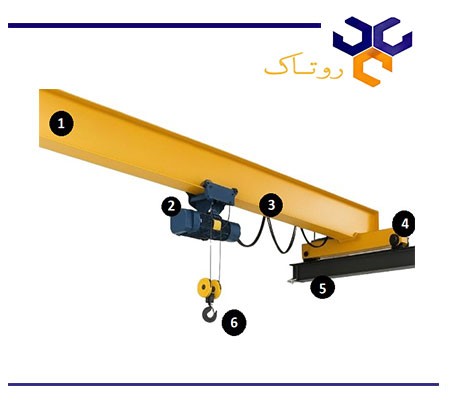

اجزای دستگاه جرثقیل سقفی یک پل
پل اصلی
پل اصلی ساختار اصلی و افقی جرثقیل است که از یک تیر فولادی مستحکم ساخته شده و واگن وینچ یا ترولی روی آن حرکت می کند. این پل بین دو انتهای مسیر حرکت قرار می گیرد و وظیفه انتقال بار را از یک سمت به سمت دیگر بر عهده دارد.
وینچ برقی یا ترولی
این بخش شامل الکتروموتور، گیربکس و قلاب حمل بار است. وینچ وظیفه بالا و پایین کردن بار را بر عهده دارد. در جرثقیل های تک پل، ترولی بهصورت مونوریل (تک ریل) روی پل حرکت می کند.
ریل حرکتی ترولی
ریل هایی که روی پل اصلی نصب شده اند و ترولی روی آنها حرکت می کند. حرکت افقی ترولی روی این ریل ها انجام می شود تا بار در عرض محیط کار جابجا شود.
چرخ های انتهایی
در دو طرف پل اصلی، چرخ هایی نصب شده اند که به حرکت طولی کل سیستم روی ریل اصلی سقف کمک می کنند. این چرخ ها نقش کلیدی در جابجایی جرثقیل در طول سالن دارند.
ریل حرکت طولی
ریل هایی که در طول سالن یا کارگاه نصب شده اند و کل جرثقیل روی آن ها جابجا می شود. این ریل ها به چرخ ها اجازه می دهند تا جرثقیل در مسیر طولی سالن حرکت کند.
قلاب بار
مهم ترین بخش در جابهجایی بار است. قلاب معمولا به کمک قرقره و سیم بکسل به سیستم وینچ متصل میشود و برای بلند کردن و پایین آوردن بار به کار میرود.
ویژگی های جرثقیل سقفی تک پل
- طراحی ساده و سبک نسبت به جرثقیل های دو پل
- هزینه ساخت و نصب پایین
- مناسب برای فضاهای صنعتی با ارتفاع متوسط
- مصرف برق کمتر به دلیل سبک بودن ساختار
- قابلیت استفاده از وینچ های برقی و دستی
- حرکت نرم و دقیق بار در راستای طولی و عرضی
- نگهداری آسان به دلیل دسترسی بهتر به اجزا
- امکان نصب روی سازه های موجود در سالن
- قابل طراحی به صورت آویز (زیر ریل) یا روی ریل
- مناسب برای ظرفیت های پایین تا متوسط (تا حدود ۱۰ تن)
کاربرد جرثقیل سقفی تک پل
- انبارها و سوله های صنعتی برای جابجایی اقلام سنگین
- خطوط تولید کارخانه ها جهت انتقال مواد اولیه
- صنایع فلزی، ماشین سازی، ریخته گری و خودروسازی
- مراکز مونتاژ قطعات
- تعمیرگاه های صنعتی سنگین
- صنایع پلاستیک، نساجی و بسته بندی
مزایای جرثقیل سقفی تک پل
- هزینه به صرفه در مقایسه با مدل های دو پل
- نصب آسان و سریع در سوله های پیش ساخته
- اشغال فضای کمتر در ارتفاع مفید سالن
- قابلیت طراحی سفارشی مطابق با ابعاد محیط
- ایمنی بالا در صورت نصب اصولی و استاندارد
- قابلیت حرکت بالا برای بارهای سبک تا متوسط
- سازگاری با سیستم های کنترلی مدرن مثل ریموت وایرلس
- کاهش استهلاک در قطعات متحرک
- امکان استفاده در فضای سرپوشیده و باز
- طول عمر بالا با مراقبت و نگهداری منظم
شیوه استفاده از جرثقیل سقفی تک پل
- بررسی چشمی ریل ها، قلاب، سیم بکسل و ریموت
- فعال کردن برق اصلی از تابلوی کنترل
- حرکت قلاب و ترولی در تمامی جهات برای اطمینان از سلامت سیستم
- اتصال ایمن قلاب به بار، بررسی تعادل آن
- بالا بردن بار به ارتفاع ایمن با سرعت یکنواخت
- حرکت ترولی روی پل برای جابجایی عرضی بار
- جابجایی کل جرثقیل روی ریل برای حرکت در راستای طولی سالن
- متوقف کردن بار در نقطه مورد نظر
- آرام پایین آوردن بار روی سطح
- قطع سیستم و بررسی نهایی برای استفاده بعدی
نکات ایمنی در زمان استفاده جرثقیل سقفی تک پل
- اطمینان از سلامت کامل سیم بکسل و قلاب
- تست بار قبل از شروع عملیات رسمی
- استفاده از اپراتور آموزش دیده
- عدم جابجایی بار در حضور افراد زیر آن
- استفاده از کفش ایمنی و تجهیزات حفاظتی
- رعایت ظرفیت نامی دستگاه
- خاموش کردن دستگاه هنگام عدم استفاده طولانی
- بررسی سیستم برق و فیوزها به صورت دوره ای
- بررسی عملکرد ترمزهای ایمنی
- نصب چراغ هشدار در زمان حرکت بار
خرید جرثقیل سقفی تک پل
جرثقیل سقفی تک پل یکی از رایج ترین انواع جرثقیل در صنایع متوسط و سنگین است و به دلیل طراحی ساده، کاربری متنوع و قیمت اقتصادی، توجه خریداران زیادی را جلب کرده است. هنگام خرید جرثقیل یک پل، ابتدا باید به مواردی نظیر ظرفیت تناژ مورد نیاز (معمولاً از ۱ تا ۱۰ تن)، دهانه سالن، ارتفاع مفید بالابری و سرعت حرکت وینچ و ترولی توجه کنید. همچنین انتخاب بین جرثقیل تک پل آویز یا روی ریل بسته به ساختار سالن بسیار حائز اهمیت است. برندهای داخلی و خارجی مختلفی مثل GIS، Hitachi، KITO، DEMAG یا مدل های مونتاژ داخل در بازار وجود دارد. خدمات نصب، گارانتی و تأمین قطعات نیز در فرآیند خرید از اهمیت زیادی برخوردار است. بهطور کلی، انتخاب درست جرثقیل تک پل مستقیما بر ایمنی، سرعت عملیات و کاهش هزینه های تعمیر و نگهداری تأثیر دارد.
راهنمای خرید جرثقیل سقفی تک پل
- مشخص کردن دقیق ظرفیت مورد نیاز (تن)
- بررسی ابعاد سوله و دهانه مناسب برای طراحی پل
- انتخاب بین وینچ آویز یا ریل دار بسته به نیاز
- توجه به ارتفاع مفید سالن برای محاسبه ارتفاع قلاب
- انتخاب برند معتبر و دارای خدمات پس از فروش
- بررسی تجهیزات کنترلی (ریموت، اینورتر، تابلو برق)
- تحلیل مصرف برق و بهره وری انرژی دستگاه
- امکان نصب روی سازه فعلی یا نیاز به سازه جدید
- ارزیابی گارانتی، خدمات نصب و آموزش
- مقایسه قیمت چند شرکت برای انتخاب اقتصادی ترین پیشنهاد با حفظ کیفیت
سرویس و نگهداری جرثقیل سقفی تک پل
- روغن کاری منظم گیربکس ها و یاتاقان ها
- بررسی سلامت سیم بکسل یا زنجیر حمل بار
- تنظیم دقیق ترمز الکتروموتور و کنترل ها
- تمیز کردن قطعات از گرد و غبار و ذرات
- بررسی تابلو برق، رله ها و سیم کشی ها
- چک کردن وضعیت چرخ ها و روان کاری آن ها
- سفت کردن پیچ و مهره های ساختار اصلی
- بررسی عملکرد قلاب و تعویض در صورت فرسایش
- تست عملکرد ریموت و دکمه های کنترل
قیمت جرثقیل سقفی تک پل
قیمت جرثقیل سقفی تک پل بسته به فاکتورهای متعددی می تواند متغیر باشد و معمولا بازه قیمتی از ۵۰ میلیون تومان تا بیش از ۸۰۰ میلیون تومان را شامل می شود. مهم ترین عوامل مؤثر بر قیمت نهایی عبارتند از: ظرفیت تناژ (مثلاً ۱، ۳، ۵ یا ۱۰ تن)، طول دهانه پل، برند و کشور سازنده بالابر برقی (مانند GIS سوئیس یا برندهای چینی)، و نوع کنترل (دستی یا ریموت دار). همچنین هزینه نصب، حمل و اجرای سازه باید به صورت جداگانه محاسبه گردد. جرثقیل هایی با وینچ خارجی، ریموت کنترل، سیستم های ایمنی مضاعف و طراحی سفارشی، قیمت بالاتری دارند. لازم به ذکر است که نوسانات ارز و قیمت فولاد در بازار داخلی نیز مستقیما بر قیمت این محصول تأثیر می گذارد. برای دریافت لیست قیمت جرثقیل تک پل و دریافت مشاوره تخصصی رایگان با کارشناسان گروه صنعتی روتاک در تماس باشید.
