جرثقیل برقی

جرثقیل برقی یا بالابر برقی، دستگاهی صنعتی است که با استفاده از الکتروموتور و مکانیزم زنجیری یا سیم ‌بکسل انجام عملکردهای بالابر، جابجایی طولی یا عرضی را بر عهده دارد. این جرثقیل‌ در حال حاضر در ظرفیت ‌های مختلف (از نیم ‌تن تا حدود ۵۰ تن) کاربرد دارد. جرثقیل برقی به ‌ویژه در محیط ‌های صنعتی و کارگاهی که نیاز به جابجایی مکرر و دقیق بار دارند مثل خطوط تولید، انبارها و کارگاه ‌های ساخت ‌و ساز، اهمیت ویژه ‌ای دارد. جرثقیل برقی با طراحی بهینه، مصرف انرژی کم، ایمنی بالا با بهره ‌گیری از سیستم Over‑load و ترمز اضطراری و قابلیت تنظیم سرعت، به گزینه ‌ای اقتصادی و کاربردی تبدیل شده است. در ایران، برندهایی مانند ویتال، TMG، کیتو و بالکان شناخته ‌شده هستند.

انواع جرثقیل برقی

• وینچ برقی (جرثقیل وینچی برقی)

سیستم بالابر کوچک با موتور و کابل یا زنجیر؛ مناسب برای باربرداری سبک تا متوسط، معمولا تک‌ سرعته و قابل نصب سریع در پروژه‌ های ساختمانی یا صنعتی

• جرثقیل سقفی تک ‌پل

مناسب دهانه ‌های کوتاه، محیط ‌های با سقف محدود و ظرفیت ۱–۱۰ تن؛ سبک‌، نصب آسان‌ و کم‌ هزینه‌ نسبت به مدل جرثقیل دو پل

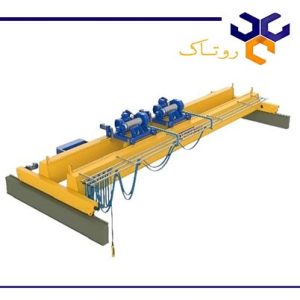

• جرثقیل سقفی دوپل

استفاده برای دهانه‌ های وسیع‌ و ظرفیت بالاتر (۳–۵۰+ تن). بالابر به ‌صورت سیم ‌بکسل یا زنجیر و پایدارتر از مدل تک‌ پل عمل می ‌کند.

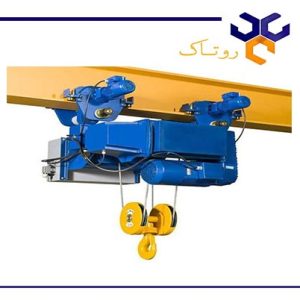

• جرثقیل سقفی آویز

بالابر در زیر پل آویزان است و قابلیت نصب در سازه با ارتفاع کم را دارد؛ گزینه ‌ای بهینه برای سوله‌ های با فضای محدود

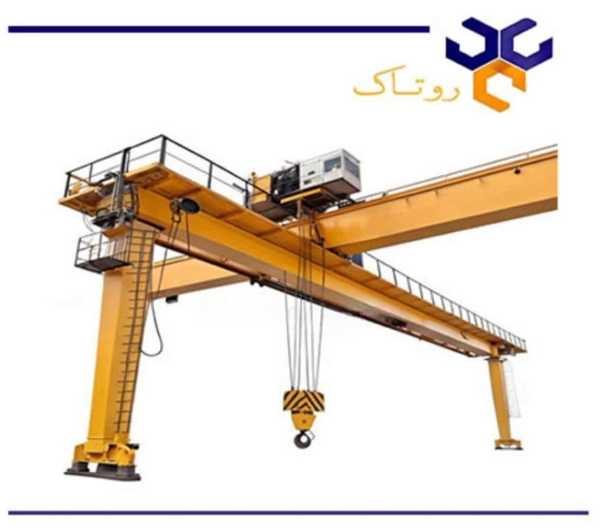

• جرثقیل دروازه ‌ای برقی

دارای پایه‌ های زمینی با حرکت چرخشی و دهانه قابل تنظیم؛ ظرفیت ۱–۱۵ تن یا بیشتر، استفاده در محیط‌ های باز، بنادر، محوطه ‌های صنعتی

• جرثقیل بازویی

دارای بازویی چرخان که معمولا روی ستون یا دیوار نصب می‌ شود؛ مناسب باربرداری نقطه ‌ای و محیط‌ های صنعتی با‌ فضای محدود

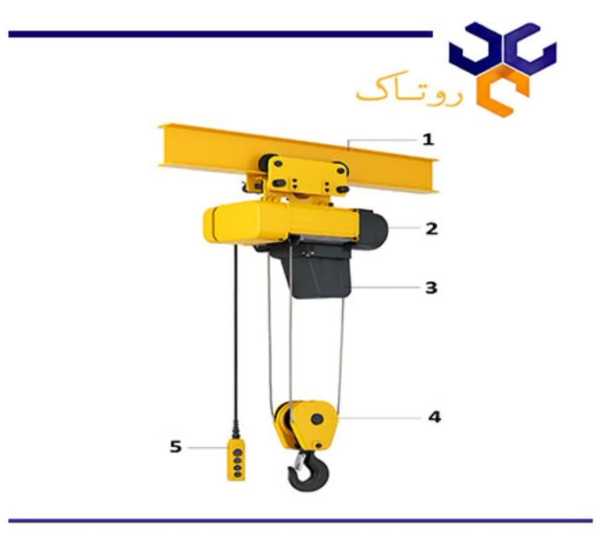

اجزای دستگاه جرثقیل برقی

1. ریل

ریل یا تیرآهن افقی، مسیر حرکت بالابر را فراهم می‌ کند. این ریل معمولا از نوع I یا H ساخته می‌ شود و بر اساس ظرفیت جرثقیل، سایز آن متفاوت است. ریل به ‌عنوان پایه نصب سیستم بالابری روی سازه سوله یا سازه فلزی عمل می‌ کند.

2. بالابری

مهم‌ ترین بخش جرثقیل است که وظیفه بالا و پایین بردن بار را بر عهده دارد. شامل موتور، گیربکس، ترمز و سیستم قرقره است. این بخش می ‌تواند برقی یا دستی باشد و ظرفیت ‌های متنوعی دارد.

3. موتور برقی

موتور الکتریکی نیروی لازم برای بالا و پایین بردن بار و حرکت عرضی روی ریل را تأمین می‌ کند. بسته به طراحی، یک یا چند موتور برای حرکات مختلف به کار گرفته می ‌شود.

4. قلاب

نقطه اتصال بار به جرثقیل است. قلاب از جنس فولاد آلیاژی مقاوم ساخته می‌شود و به وسیله سیم بکسل یا زنجیر به بالابر متصل است. در ظرفیت ‌های بالا از قلاب ‌های دوبل یا قرقره‌ ای استفاده می ‌شود.

5. پاندول کنترل

دستگاه کنترل دستی برای هدایت حرکت ‌های جرثقیل است. شامل دکمه ‌های بالا/پایین، چپ/راست و توقف اضطراری است. برخی مدل ‌ها به جای سیمی، از کنترل بی ‌سیم (رادیویی) بهره می ‌برند.

جدول مشخصات فنی جرثقیل برقی

ویژگی‌ های دستگاه جرثقیل برقی

1. افزایش سرعت جابجایی بار نسبت به مدل ‌های دستی
2. قابلیت کنترل از راه دور با ریموت وایرلس یا پنل کنترل سیمی
3. ظرفیت بالا در حمل بار (از ۵۰۰ کیلو تا ده ‌ها تن)
4. قابل نصب بر انواع سازه ‌ها (سقف سوله، ستون، دروازه ‌ای، بازویی)
5. مصرف انرژی بهینه در مدل ‌های مدرن با موتور کم ‌مصرف
6. قابلیت حرکت در چند جهت، بالا/پایین، چپ/راست، جلو/عقب
7. امکان استفاده در محیط ‌های صنعتی، کارگاهی و انبارها
8. مجهز به سیستم ترمز ایمنی خودکار هنگام قطع برق یا اضافه ‌بار
9. عمر بالا و نیاز کم به تعمیرات در صورت نگهداری صحیح
10. تنوع بالا در طراحی و کاربرد (سقفی، دروازه ‌ای، بازویی، وینچ‌ دار)

شیوه استفاده از جرثقیل برقی

1. بررسی سلامت کامل دستگاه پیش از شروع کار
2. اطمینان از نصب صحیح روی سازه یا ریل
3. تنظیم دقیق قلاب و اتصال بار طبق استاندارد
4. استفاده از کنترل پنل (دکمه یا ریموت) برای هدایت بار
5. رعایت ظرفیت اسمی دستگاه (عدم بارگیری بیش از حد)
6. پرهیز از توقف ناگهانی یا تکان ‌های شدید حین حرکت بار
7. اطمینان از نبود افراد یا موانع در مسیر حرکت جرثقیل
8. استفاده از سیستم ترمز هنگام توقف بار در ارتفاع
9. خاموش کردن سیستم پس از اتمام عملیات
10. انجام گزارش روزانه برای بررسی عملکرد دستگاه

نکات مهم در خرید جرثقیل برقی

1. ابتدا وزن بار، ارتفاع و تعداد دفعات استفاده را محاسبه کنید تا نوع دستگاه (زنجیری یا سیم ‌بکسل، تک ‌پل، دوپل، دروازه ‌ای) مشخص شود.
2. جرثقیل‌ های زنجیری برای ارتفاع ≤۶ متر و تناژ پایین گزینه مناسب‌ هستند؛ سیم ‌بکسل برای تناژ و ارتفاع بالاتر توصیه می ‌شود.
3. برای کاربردهای خط تولید یا باربرداری مکرر، مدل ‌های جرثقیل دو‌سرعته یا مجهز به اینورتر عملکرد بهتری دارند.
4. برندهایی مثل جرثقیل ویتال، TMG، کیتو و بالکان دارای گارانتی و خدمات پس از فروش هستند.
5. وجود ترمز Over‑load، سوئیچ محدودکننده، کلید آویز ۲۴ ولت و امکان خاموشی خودکار ضروری است.
6. قیمت جرثقیل برقی و خدمات نگهداری در مدل ‌های زنجیری از سیم ‌بکسل کمتر است؛ عملکرد گیربکس، کابل و ترمزها باید دوره ‌ای بررسی شود.
7. نصب باید توسط تیم متخصص انجام شود. بررسی ریل ‌ها، ساپورت سازه و اتصال برق از اهمیت بالایی برخوردار است.
8. برای سوله با سقف کوتاه، مدل جرثقیل آویز یا تک ‌پل مناسب‌ است؛ برای کار فضای باز جرثقیل دروازه ‌ای یا دوپل بهتر عمل می ‌کند.
9. برچسب مشخصات، گواهی ‌نامه ISO/FEM و دفترچه فنی از فروشنده دریافت شود.

تفاوت جرثقیل دستی و برقی

سرویس و نگهداری جرثقیل برقی

1. بازرسی روزانه وضعیت کابل ‌ها، قلاب و سیم ‌بکسل
2. روغن ‌کاری منظم موتور، گیربکس و قرقره ‌ها
3. کنترل عملکرد ترمز در حالت قطع برق
4. بررسی اتصالات مکانیکی، پیچ ‌ها و مهره ‌ها
5. بررسی عملکرد کنترل پنل و ریموت بی ‌سیم
6. پاک‌ سازی دوره‌ای از گرد و غبار و رطوبت
7. تنظیم مجدد محدودکننده حرکت (Limit Switch)
8. بررسی دوره ‌ای بارهای برداشته شده (مطابق ظرفیت)
9. بازرسی سلامت ریل و روانکاری چرخ ‌های حرکتی
10. تهیه گزارش فنی ماهانه و ثبت تعمیرات انجام‌ شده

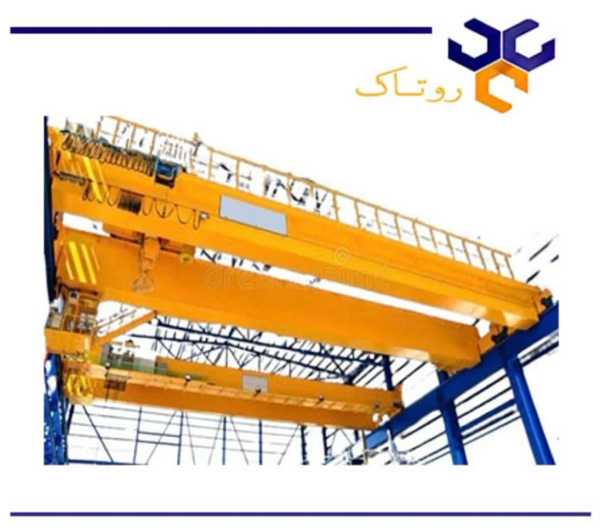

قیمت جرثقیل برقی

قیمت جرثقیل‌ برقی در بازار ایران بستگی مستقیمی به ظرفیت، نوع مکانیزم، برند، سرعت عملکرد، خدمات نصب و استانداردها دارد. در ادامه برخی بازه‌ های قیمتی معمول بررسی می شود:

• جرثقیل زنجیری زیر ۱ تن: حدود 10 تا 30 میلیون تومان. این مدل ‌ها برای جابجایی بارهای سبک در محیط ‌های کارگاهی مناسب ‌اند.
• جرثقیل زنجیری تک ‌پل ۱ تا ۵ تن: قیمت بین ۳۰ تا ۸۰ میلیون تومان برای مدل ‌های اروپایی استوک یا چینی/بلغاری رایج است.
• جرثقیل زنجیری دو سرعته ۳ تن KITO: در حدود ۸۳ تا ۱۳۵ میلیون تومان بسته به فروشنده و شرایط خرید ارائه می ‌شود.
• جرثقیل زنجیری ۱۰ تن ۴ کاره (طرح کیتو): حدود ۲۸۶ میلیون تومان در برخی فروشگاه‌ ها عرضه شده است.
• جرثقیل سیم‌ بکسل دوپل با ظرفیت ۱۰–۲۰ تن: معمولا بین ۱۰۰ تا ۳۰۰ میلیون تومان است؛ برای ظرفیت ‌های بالاتر (مثلا ۱۶ تا ۵۰ تن) ممکن است تا چند میلیارد تومان برسد.

عوامل تاثیرگذار بر قیمت جرثقیل برقی:

• ظرفیت بیشتر = قیمت بیشتر
• سیم‌ بکسل گران ‌تر، نیازمند نگهداری بیشتر
• جرثقیل برقی دو‌سرعته یا مجهز به اینورتر قیمت بیشتری دارند.
• جرثقیل ژاپنی یا اروپایی گران ‌تر اما با کیفیت تضمین‌ شده
• خدمات نصب، گارانتی و پس ‌از‌ فروش، قیمت بالاتری دارند اما ریسک خرید کمتر است.
• جرثقیل‌ سازه دار (پل، دوپل، دروازه ‌ای) هزینه بیشتری به همراه دارند.
