جرثقیل

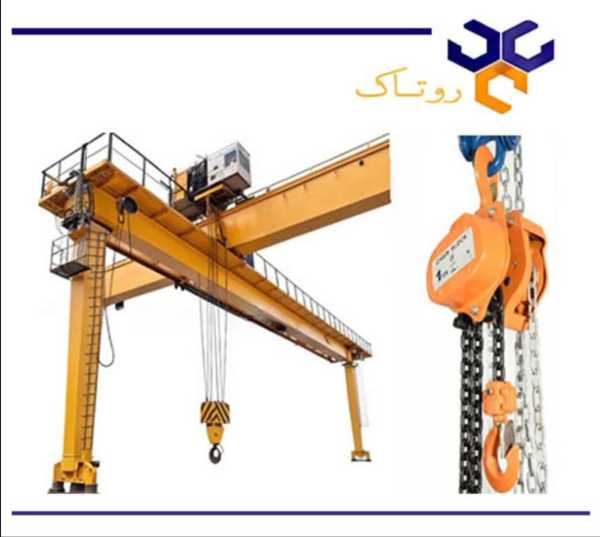

جرثقیل (Crane) به ‌عنوان یک دستگاه مکانیکی برای جابجایی بارهای سنگین طراحی شده است که در دو شاخه اصلی، جرثقیل برقی و جرثقیل دستی عرضه می‌ شود. جرثقیل برقی با استفاده از موتور الکتریکی (تک ‌فاز یا سه ‌فاز) و سیستم گیربکس، بار را به ‌صورت عمودی و غالبا افقی حرکت می ‌دهد. این نوع جرثقیل برای محیط‌ های صنعتی، خطوط تولید و کارگاه‌های بزرگ کاربردی است و با دقت بالا، ایمنی و سرعت مطلوب در کل فرآیند بالابری شناخته می ‌شود. در مقابل، جرثقیل دستی یا Chain Block، نیروی مکانیکی دست انسان را به کمک چرخ‌ دنده و زنجیر منتقل می‌ کند. بدون نیاز به برق کار می‌ کند و در ظرفیت‌ های مختلف تولید می ‌شود. جرثقیل دستی مناسب محیط‌ های کوچک، مواقع اضطراری و صنایع کم ‌برق است که کیفیت، قابلیت حمل آسان و هزینه کم از مزایای اصلی آن محسوب می‌ شود.

انواع جرثقیل

1. جرثقیل برقی

• جرثقیل سقفی تک ‌پل
• جرثقیل سقفی دوپل
• جرثقیل سقفی آویز
• وینچ برقی (جرثقیل وینچی)
• جرثقیل دروازه ‌ای برقی
• جرثقیل بازویی برقی

2. جرثقیل دستی

• جرثقیل دستی زنجیری
• وینچ دستی

عملکرد انواع جرثقیل

• جرثقیل برقی

با بهره ‌گیری از موتور الکتریکی، جرثقیل برقی قادر است بارهای سنگین تا حدود ۵۰ تن را با دقت بالا و کنترل مناسب جابجا کند. مدل‌ های سه ‌فاز معمولا برای ظرفیت‌ های بالا‌تر استفاده می ‌شود. سرعت حمل بار بالا، قابلیت استفاده در فضاهای صنعتی، ایمنی بالا از نظر سیستم ترمز و کنترل و سازگاری با محیط زیست از مزایای کلیدی آن هستند. جرثقیل برقی برای خطوط تولید، انبارداری و صنایع سنگین، گزینه ‌ای اقتصادی در بلندمدت محسوب می‌ شود.

• جرثقیل دستی

جرثقیل بدون برق عمل می ‌کند و با استفاده از نیروی مکانیکیِ دست، حرکت چرخ‌دنده ‌ها زنجیر را به حرکت در می ‌آورد و بار را بالا می ‌برد در ظرفیت ‌هایی از نیم تن تا حدود 5 تن و ارتفاع تا ۶ متر. ساختار ساده، قیمت مناسب، دوام بالا و استفاده در شرایط بدون برق یا فضای محدود، از ویژگی‌ های برجسته آن هستند. مدل ‌های VP (شفتی) و VL (بلبرینگی) رایج هستند.

• وینچ دستی

وینچ دستی مشابه جرثقیل دستی زنجیری است ولی کابل یا سیم‌ بکسل به جای زنجیر دارد و برای باربری سبک یا کشش افقی استفاده می ‌شود. در کارگاه‌ ها، خودروسازی یا محیط‌ هایی که به جابجایی سبک نیاز دارند، بسیار مناسب است.

انواع جرثقیل برقی و جرثقیل دستی

انواع جرثقیل برقی

• وینچ برقی (جرثقیل وینچی برقی)

وینچ برقی یک سیستم بالابر کوچک اما قدرتمند است که برای جا‌بجایی عمودی بار با استفاده از سیم‌ بکسل یا زنجیر به کار می‌ رود. این محصول مناسب کارگاه‌ ها، انبارها و پروژه‌ های ساختمانی است که نیاز به بالابری سریع و ایمن دارند.

• جرثقیل سقفی تک ‌پل

جرثقیل سقفی یک ‌پل با ساختاری ساده و اقتصادی، برای جابجایی بارهای متوسط در سوله‌ ها و کارگاه ‌ها کاربرد دارد. این مدل روی یک پل (تیرآهن) اصلی نصب می‌ شود و فضای کمی اشغال می ‌کند.

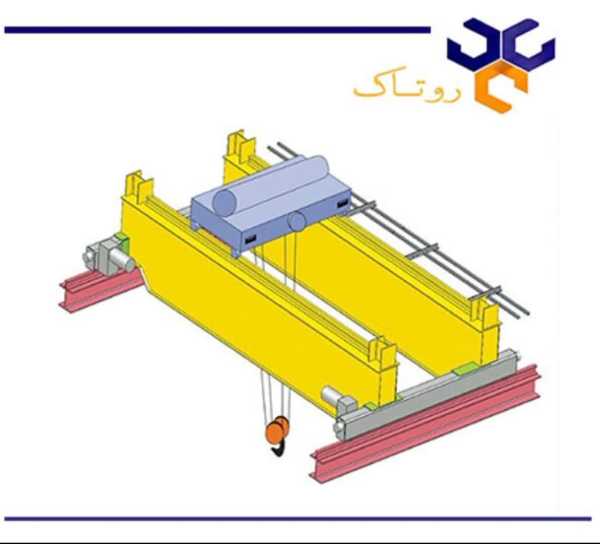

• جرثقیل سقفی دوپل

جرثقیل سقفی جفت پل مدلی قدرتمند با دو پل موازی که برای ظرفیت ‌های بالا و دهانه‌ های وسیع استفاده می ‌شود. مناسب برای صنایع سنگین، خطوط تولید و محیط‌ هایی با نیاز به پایداری بیشتر در حمل بار است.

• جرثقیل سقفی آویز

در جرثقیل آویز، کل سازه آویزان از سقف یا تیرآهن است. طراحی آن به‌ گونه ‌ای است که در فضاهای با ارتفاع محدود عملکرد خوبی دارد و معمولا برای ظرفیت ‌های سبک و متوسط به کار می ‌رود.

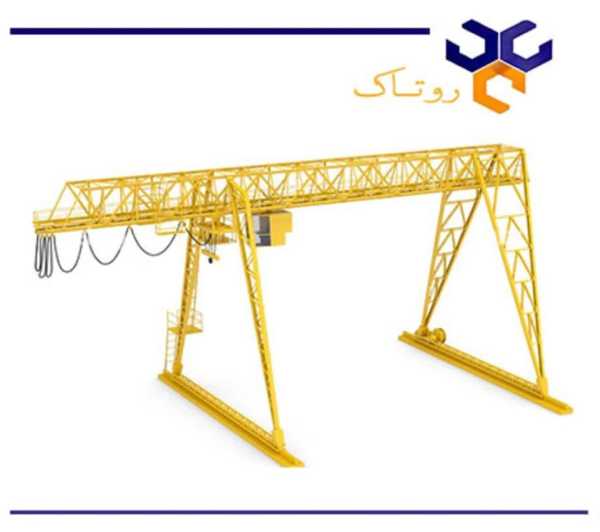

• جرثقیل دروازه ‌ای برقی

جرثقیل دروازه‌ ای روی ریل ‌های زمینی حرکت می ‌کند و برای محیط ‌های روباز مانند محوطه کارخانه ‌ها و بنادر کاربرد دارد. نصب سریع، قدرت بالابر بالا و قابلیت تحرک زیاد از مزایای آن است.

• جرثقیل بازویی

این مدل دارای بازویی افقی چرخان است که در محیط‌ هایی با فضای محدود یا نیاز به باربرداری نقطه‌ ای بسیار کارآمد است. معمولا روی ستون یا دیوار نصب می ‌شود و برای ظرفیت ‌های سبک تا متوسط کاربرد دارد.

انواع جرثقیل دستی

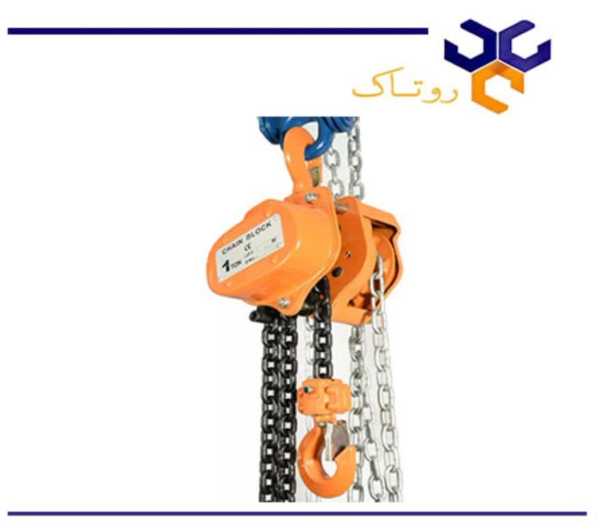

• جرثقیل دستی زنجیری

جرثقیل دستی زنجیری بدون نیاز به برق و تنها با نیروی دست کار می ‌کند. دارای طراحی ساده، وزن کم و عملکرد قابل‌ اعتماد برای کارگاه ‌های کوچک و محیط‌ های فاقد برق است.

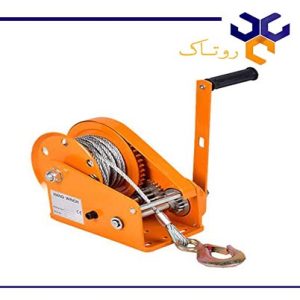

• وینچ دستی

وینچ دستی برای کشش یا بلند کردن بارهای سبک با استفاده از سیم ‌بکسل یا تسمه طراحی شده است. از مزایای آن می‌ توان به قابلیت حمل آسان، قیمت اقتصادی و استفاده سریع در موقعیت ‌های اضطراری اشاره کرد.

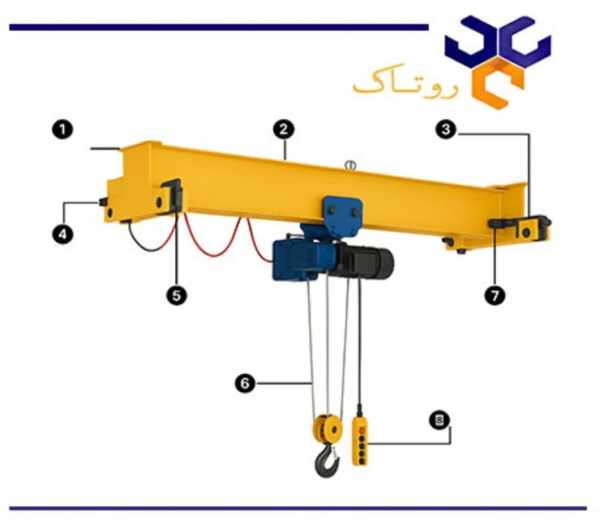

اجزای جرثقیل

1. پل

پل قسمت افقی اصلی ساختار جرثقیل است که با استفاده از یک یا دو تیر فولادی نصب می ‌شود و قابلیت حرکت طولی بر روی ریل را پشتیبانی می ‌کند. این جز اساس طراحی جرثقیل سقفی بوده و انواع تک ‌پل یا دو پل دارد.

2. کلگی یا کالسکه طولی

کلگی نگه ‌دارنده پل است که حرکت طولی جرثقیل روی ریل را انجام می ‌دهد. همچنین شامل چرخ‌ ها و موتور حرکت تراکشن است. کالسکه بالابر را روی پل جابجا می ‌کند.

3. سیستم حرکت پل

این قسمت شامل موتور و گیربکس مخصوص حرکت طولی است که به چرخ‌ های کلگی نیرو می ‌دهد تا پل بر روی ریل حرکت کند. عموما دارای درایو برای کنترل سرعت حرکت است.

۴. ضربه ‌گیر / بافر

ضربه ‌گیر در انتهای مسیر حرکت نصب می ‌شود تا در مواقع برخورد پل به انتهای ریل، انرژی ضربه را جذب کند و از آسیب سازه جلوگیری کند.

۵. واگن یا کالسکه بالابر

این قسمت شامل وینچ، موتور الکتریکی، سیم ‌بکسل یا زنجیر و قلاب است. وظیفه آن بالا و پایین ‌بردن بار است و بر روی پل حرکت می ‌کند.

۶. خط برق ‌رسانی طولی

برای تأمین برق حرکت طولی و بالابری، مجموعه ‌ای از شین ‌ها یا کابل‌ ها بر پل نصب می ‌شود تا برق را به واگن و موتور انتقال دهد.

۷. تابلو فرمان اصلی

شامل کلید فرمان، سیستم کنترل و رابط اپراتور یا پنل کنترل آویز یا ریموت است که جهت کاربری ایمن وردها را کنترل می‌ کند.

۸. سیم‌ بکسل یا زنجیر و قلاب

سیم ‌بکسل یا زنجیر مهم ‌ترین جزء بالابر است که بار را از طریق قلاب حمل می ‌کند. قلاب فولادی با قفل ایمنی (شیطانک) بخش اتصال بار است.

مشخصات فنی جرثقیل

ویژگی های جرثقیل

• توانایی حمل بارهای سنگین تا حدود ۵۰ تن (برای جرثقیل برقی)
• سرعت عملکرد بالا با کنترل از راه دور (برای جرثقیل برقی)
• ساختار مقاوم، کم‌ صدا و کم‌ هزینه نگهداری
• قیمت بسیار پایین و مقرون ‌به ‌صرفه برای جرثقیل دستی
• سادگی نصب، بدون نیاز به برق در جرثقیل دستی
• طراحی جمع‌ و جور و مناسب فضاهای محدود
• گزینه‌ های سرعت متغیر (تک‌ سرعته/دو‌ سرعته) در جرثقیل برقی
• تنوع مکانیزم (زنجیری یا سیم‌ بکسل) بر اساس نیاز پروژه
• گواهی ‌نامه استاندارد ISO, FEM در مدل‌ های معتبر
• دوام بالا و عمر مفید طولانی به ‌ویژه در جرثقیل دستی

شیوه استفاده از جرثقیل

1. جرثقیل برقی: نصب تخصصی روی ریل یا سقف← اتصال به برق تک ‌فاز/سه‌ فاز← تنظیم سرعت و عملکرد ایمن کنترل از راه دور
2. جرثقیل دستی زنجیری: کشیدن زنجیر توسط دست یا دسته اهرمی← روان ‌سازی چرخ‌ دنده‌ ها← رعایت جهت بالا/پایین بدون اضافه ‌بار
3. وینچ دستی: استفاده از جغجغه برای بالا بردن سیم‌ بکسل← چک کردن گره و اتصال قلاب← دقت در قطعه‌ گذاری

خرید جرثقیل

فرآیند خرید جرثقیل (برقی یا دستی) در ایران به دقت، تخصص فنی و آگاهی از بازار نیاز دارد. ابتدا مشخص کنید بار مورد نظر چیست، وزن آن چقدر است، آیا نیاز به حرکت افقی دارد یا فقط بالابری عمودی کافی است؟ بر اساس این نیاز، انتخاب بین جرثقیل دستی یا برقی و نوع مکانیزم (زنجیری، سیم ‌بکسل) انجام می ‌شود. همچنین انتخاب بهترین برند جرثقیل مثل جرثقیل ویتال، جرثقیل TMG و مهترگان ‌کرین که شناخته هستند سبب اطمینان از اصالت کالا و گارانتی می شود. جرثقیل دستی برند ژاپنی یا گیربکسی با کیفیت بالا، برای پروژه ‌های طولانی ‌مدت مناسب است؛ جرثقیل برقی باید گواهی استاندارد ISO/FEM داشته باشد و نیاز به نصب تخصصی دارد، خدمات نصب و آموزش اپراتور، گارانتی، کالیبراسیون و نگهداری پس ‌از‌ فروش در زمان خرید جرثقیل برقی لازم است.

نکات راهنمای خرید جرثقیل

1. تعیین دقیق ظرفیت بار و نوع کاربرد (عمودی، افقی، چرخشی)
2. انتخاب مکانیزم مناسب شامل جرثقیل زنجیری برای پروژه ‌های سبک، سیم‌ بکسل برای پرظرفیت
3. تعیین سرعت مورد نیاز و گزینه جرثقیل تک‌ سرعته یا جرثقیل دو‌سرعته
4. بررسی برند (Vital، TMG، ویتال ژاپن یا ساخت داخل)
5. استعلام قیمت همراه با مشخصات فنی و ارتفاع بالابری
6. توجه به گارانتی، خدمات پس ‌از فروش و نصب توسط نماینده
7. تطبیق نوع برق مصرفی (تک‌ فاز/سه ‌فاز)
8. بررسی استانداردها ISO، FEM و تحمل محیط کاری
9. مقایسه طول عمر و هزینه نگهداری جرثقیل دستی و برقی
10. استعلام نمونه ‌های نصب ‌شده مشابه برای ارزیابی عملکرد در پروژه‌ های مشابه
11. امکان سفارش سفارشی‌ سازی مدل، ارتفاع، کنترل و نوع عملکرد

تفاوت جرثقیل دستی و برقی

سرویس و نگهداری جرثقیل

1. روغن ‌کاری منظم گیربکس، زنجیر و بلبرینگ‌ ها
2. بازرسی ماهانه سیم ‌بکسل یا زنجیر برای خوردگی یا فرسایش
3. تست عملکرد ترمز و سوئیچ محدودکننده در جرثقیل برقی
4. کنترل دوره ‌ای ریموت، کابل ‌ها و کلیدهای کنترلی
5. تعویض قطعات فرسوده مانند قلاب یا زنجیر آسیب ‌دیده
6. بررسی استحکام سازه و ساپورت نصب (پل یا ریل)
7. آموزش اپراتور شامل روش استفاده، خطرات، محدودیت‌ وزن
8. نگهداری در محیط خشک و تمیز برای جلوگیری از خوردگی
9. ثبت دفترچه تعمیرات و سرویس دوره ‌ای
10. رعایت دستورالعمل سازنده برای سرویس ‌های سالانه یا فصلی

قیمت جرثقیل

قیمت جرثقیل دستی و برقی در بازار ایران تحت تأثیر عوامل متعددی قرار دارد و باید به دقت بررسی گردد تا انتخابی اقتصادی، دقیق و مطمئن ارائه شود:

1. جرثقیل دستی زنجیری معمولا از مدل ‌های برندهای معتبر مانند ویتال با قیمت حدود 1.5 تا 9 میلیون تومان برای ظرفیت‌ های ۰.۵ تا ۵ تن در بازار موجود است. برندهای ژاپنی یا ساخت چین با کیفیت بالا مانند Vital VL با ساختار بلبرینگی شناخته می ‌شوند. قیمت جرثقیل دستی به علت نیاز نبودن به برق و خدمات پس از فروش ساده، گزینه‌ ای مقرون ‌به‌ صرفه برای کارگاه‌ ها و پروژه‌ های کوچک است.
2. قیمت جرثقیل برقی زنجیری مانند وینچ ۱ تن چهارکاره (طرح کیتو) اغلب بین ۲۹ تا ۸۵ میلیون تومان قیمت گذاری می‌ شوند. جرثقیل ۱ تن تک سرعته حدود ۶۳ میلیون و جرثقیل دو‌سرعته حدود ۸۵ میلیون تومان است؛ در حالی که جرثقیل ۱۰ تن چهارکاره بسته به جنس و سرعت، ممکن است تا ۲۸۶ میلیون تومان یا بیشتر برسد.

عوامل مؤثر بر قیمت جرثقیل عبارتند از: ظرفیت باربری، نوع مکانیزم (زنجیری یا سیم‌ بکسل)، سرعت عملکرد (تک‌ سرعته/دو‌ سرعته)، برند، خدمات نصب و گارانتی، ارتفاع بالابری و پیچیدگی ساختار. جرثقیل ‌های برقی دارای سیم ‌بکسل با ظرفیت بالا، نیاز به سازه‌ های بزرگ‌ و خدمات نصب تخصصی دارند که قیمت آنها بسیار بالاتر است و معمولا با مشاوره و برآورد اختصاصی پیشنهاد می ‌شوند. جهت استعلام قیمت انواع جرثقیل و دریافت مشاوره تخصصی رایگان با کارشناسان گروه صنعتی روتاک در تماس باشید.
