جرثقیل دروازه ای
جرثقیل دروازه ای (Gantry Crane) نوعی جرثقیل صنعتی با ساختار پایه دار است که روی زمین یا ریل حرکت می کند و قادر است بارهای بسیار سنگین را به صورت دقیق و قابل کنترل جابجا کند. برخلاف جرثقیل سقفی، این مدل نیاز به شاسی بلند داخل سالن ندارد و به صورت مستقل روی زمین نصب می شود. استفاده از دو ستون قوی و تیر عرضی امکان باربرداری در محیط های باز و حتی داخل سالن هایی که ستون وسط ندارند را فراهم می کند. جرثقیل دروازه ای در صنایع سنگین، بنادر، پروژه های معدنی و خطوط تولید بزرگ کاربرد فراوان دارد و به دلیل ساختار قوی و ایمنی بالا، گزینه ای مطمئن برای حمل بارهای بزرگ هستند.
انواع جرثقیل دروازه ای
جرثقیل های دروازه ای را می توان بر اساس ساختار و کاربرد به چند گروه اصلی تقسیم کرد:
- جرثقیل دروازه ای تک پل: دارای یک تیر عرضی و ستون های دو طرف، مناسب برای فضای باز با ظرفیت تا حدود ۱۵–۱۶ تن و نصب سریع و هزینه کمتر نسبت به مدل دوپل
- جرثقیل دروازه ای دوپل: دارای دو تیر عرضی موازی، برای حمل بارهای سنگین (مثلا تا بالای ۲۰ تن)، دارای استحکام بالا، امکان نصب بالابر سیم بکسل و ارائه حرکت با دقت بیشتر
- جرثقیل نیم دروازه ای: دارای یک ستون و تیر کنسولی؛ یک سمت ریل و سمت دیگر به ساختار سازه تکیه دارد. مناسب سالن هایی که بخشی از سقف دارای تیر آهن است و امکان نصب پایه کامل نیست، حتی ظرفیت تا بیش از ۱۲۰ تن
- جرثقیل دروازه ای متحرک: نوعی سبک با چرخ های لاستیکی یا فلزی که قابلیت جابجایی آسان داخل کف انبار یا پروژه ها را دارد؛ مناسب پروژه های پر جابجا و کاربرد موقت

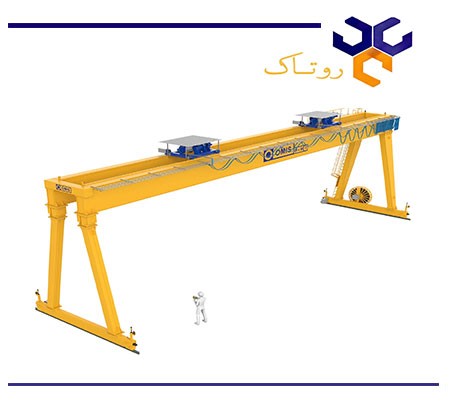

سیستم جرثقیل دروازه ای
جرثقیل نیم دروازه ای
این نوع جرثقیل با یک پایه و یک تیراکسل طراحی می شود که یک سمت آن روی تیر ساختمان نصب می شود و سمت دیگر روی ریل. مناسب برای فضاهایی با یک سمت سقف مسقف و سمت دیگر باز است. اگر فضای محدود دارید یا امکان ساخت سازه کامل نیست این گزینه مناسب است.
2. جرثقیل دروازه ای متحرک
برای پروژه های موقت یا جابجایی بار در بخش های مختلف کف، جرثقیل های متحرک با چرخ های قابل تنظیم طلایی یا لاستیکی کاربرد دارند. این مدل معمولا ظرفیت کمتر دارد و بیشتر برای استفاده کوتاه مدت یا نیاز به جابجایی آسان طراحی می شود.
3. جرثقیل دروازه ای تک پل
جرثقیل تک پل با ساختار سبک و ارتفاع محدود، ایده آل برای فضای باز یا کارگاه هایی است که نیاز به نصب آسان و جابجایی محدود دارند. این نوع جرثقیل قابلیت نصب روی ریل یا حتی سطح هموار را دارد و تحمل بار تا حدود ۱۶ تن را ارائه می دهد.
4. جرثقیل دروازه ای جفت پل
طراحی دوپل سبب استحکام بالاتر، تحمل بارهای سنگین و قابلیت نصب بالابرهای سیم بکسل صنعتی می شود. مدل های جفت پل اغلب مجهز به ترالی/کلگی تعمیراتی، کابین اپراتور و حرکت دقیق هستند که در سایت های بنادر و صنایع معدنی کاربرد فراوان دارند.

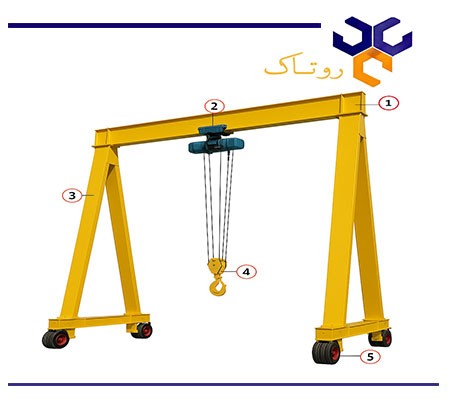

اجزای دستگاه جرثقیل دروازه ای
پل اصلی
پل اصلی یا تیر عرضی، قطعه ای افقی است که روی آن حرکت طولی بالابر انجام می شود. این تیر معمولا از جنس فولاد مستحکم ساخته شده و نقش اصلی در تحمل بار را ایفا می کند.
بالابر یا وینچ برقی
در مرکز پل نصب شده و وظیفه بالا و پایین بردن بار را بر عهده دارد. این قسمت می تواند به صورت برقی یا دستی طراحی شود و شامل موتور، گیربکس و سیستم کابل یا زنجیر است.
پایه ها
پایه های جانبی جرثقیل که پل را به چرخ ها متصل می کنند. این پایهها وزن جرثقیل و بار را تحمل کرده و باید بسیار مقاوم باشند. معمولا به صورت عمودی یا مورب طراحی می شوند.
قلاب
قلاب در انتهای سیستم بالابر قرار دارد و مستقیما با بار درگیر است. این قسمت برای جابجایی اجسام طراحی شده و ممکن است دارای قفل ایمنی برای جلوگیری از رها شدن بار باشد.
چرخ ها
چرخ های نصب شده در انتهای پایه ها امکان حرکت افقی کل جرثقیل را فراهم می کنند. این چرخ ها بر روی ریل یا کف سالن حرکت کرده و معمولا از جنس فولادی با مقاومت بالا ساخته می شوند.
ویژگی های جرثقیل دروازه ای
- جابجایی بارهای سنگین تا بیش از ۱۲۰ تن بسته به نوع سازه (تک پل، دوپل، خرپایی)
- قابلیت نصب در فضای باز، سالن، بندر یا پروژه های ساخت و ساز بدون نیاز به ساختار سقفی
- حرکت طولی، عرضی و عمودی با پنل کنترل یا ریموت کنترل تحت استاندارد ایمنی
- دارای سیستم Over‑load، لیمیت سوئیچ، ترمز اضطراری و کنترل از راه دور
- هزینه نگهداری پایین نسبت به جرثقیل سقفی و عمر مفید ۱۰–۱۵ سال یا بیشتر با سرویس مناسب
- قابل تولید در مدل های تک پل، دوپل، نیم دروازه ای، قابل حمل و خرپایی برای کاربردهای خاص
- سازه ای سبک نسبت به جرثقیل سقفی در شرایط مشابه و نصب سریع
- امکان جابجایی تا دهانه های بیش از ۴۰ متر
- کاربری بدون نیاز به تخصص زیاد با آموزش تنظیمات حرکت و ایمنی
- مقاوم در برابر بارش، باد و شرایط صنعتی؛ قابل نصب گیره ریل برای ایمنی بیشتر
کاربرد جرثقیل دروازه ای
- برای حمل کالاهای سنگین، جابجایی ماشین آلات و بارگیری محموله ها با سرعت بالا و دقت بیشتر
- استفاده گسترده در بارگیری کانتینر، تخلیه بار از کشتی و انتقال به محل ذخیره سازی
- جابجایی قطعات بتنی پیش ساخته، تیرآهن و مصالح سنگین در فضای باز
- حرکت تجهیزات سنگین، حمل بارهای حجیم، تسهیل عملیات صنعتی در خطوط تولید و انبارها
مزایای جرثقیل دروازه ای
- قابلیت حمل بار بسیار بالا حتی در مدل های دوپل و خرپایی
- پوشش زاویه گسترده با کنسول های پل – دهانه فراتر از ستون ها تا پوشش حداکثری محیط
- قابلیت حرکت در سه جهت همراه با کنترل دقیق عملکرد
- ایمنی بالا با سیستم های پیشرفته محافظتی و ترمز اضطراری
- سازگاری با شرایط محیطی باز بدون نیاز به سقف یا ساختار پیچیده
- نصب و نگهداری آسان نسبت به جرثقیل های سقفی صنعتی
- قابلیت طراحی بر اساس نیاز پروژه – قابل حمل، رومیزی، خرپایی و نیم دروازه ای
- کم مصرف برق و مقرون به صرفه در پروژه های بلندمدت و حجم بالا
- انعطاف پذیری در مدل های سفارشی برای ظرفیت ها و طول دهانه های متفاوت
- کنترل آسان و قابلیت اتوماسیون با کنترل پنل، ریموت بی سیم و مونیتورینگ عملکرد
شیوه استفاده از جرثقیل دروازه ای
- بررسی کلی اجزا (پل، کلگی، بالابر، پایه ها، ریل، کابل)
- بررسی بار و محاسبه ظرفیت مورد نیاز
- روشن کردن سیستم و تست عملکرد بدون بار
- بررسی مسیر حرکت و اطمینان از عاری بودن مانع
- اتصال قلاب یا گیره مناسب به بار
- بالا بردن آرام بار و بررسی تعادل
- حرکت افقی و طولی با توجه به دستورالعمل
- پایین آوردن در محل مشخص با کنترل دقیق
- آزادسازی بار و ایمن سازی محل تخلیه
- خاموش کردن سیستم و ثبت وضعیت عملکرد
نکات ایمنی در زمان استفاده از جرثقیل دروازه ای
- نصب لیمیت سوئیچ ها برای جلوگیری از حرکت بیش از حد طولی یا عمودی
- کنترل Over‑load برای جلوگیری از بالابری بالاتر از ظرفیت استاندارد
- ایست اضطراری (emergency stop) روی کنترل پنل یا ریموت جهت توقف سریع دستگاه
- رعایت حداکثر سرعت حرکت در شرایط بارگیری یا محیط شلوغ
- بررسی سازه و پیچ و مهرهها جهت جلوگیری از افتادگی یا شوک ناگهانی
- آموزش لازم برای اپراتور شامل روش استفاده، بارگیری، تخلیه و شرایط اضطراری
- نصب گیره ریل یا ترمز جانبی جهت ثبات در مقابل باد شدید و حرکت ناخواسته
- عدم حضور افراد در زیر بار در زمان حرکت جرثقیل
- انجام بازرسی قبل از هر شیفت (چرخ ها، کابل برق، سیستم ترمز، اتصالات)
- نصب سایبان یا محافظ موتور/پنل در محیطهای بیرونی برای جلوگیری از آسیب آب و نور مستقیم آفتاب
خرید جرثقیل دروازه ای
هنگام برنامه ریزی برای خرید جرثقیل دروازه ای، اولین قدم تعیین دقیق ظرفیت باربری مورد نیاز و ارتفاع نصب است. جرثقیل دروازه ای در جرثقیل دروازه ای تک پل، دو پل، نیم دروازه ای یا متحرک ساخته می شود که هر مدل ویژگی های خاص خود را دارد. برای مثال، مدل تک پل برای کاربردهای سبک با هزینه کمتر و نصب آسان گزینه مناسبی است، در حالی که مدل دوپل برای کاربردهای صنعتی با بار سنگین و نیاز به دقت بالا مناسب است. در نهایت، انتخاب جرثقیل باید با توجه به فضای نصب و نیاز حرکت طولی روی ریل یا چرخ مناسب باشد. اگر پروژه شما در فضای باز است یا نیاز به جابجایی در سالن های بدون سقف یا ستون می باشد، مدل جرثقیل متحرک یا جرثقیل نیم دروازه ای انتخاب هوشمندانه ای است.
نکات راهنمای خرید جرثقیل دروازه ای
- تعیین ظرفیت دقیق باربری و ارتفاع نیاز برای انتخاب صحیح نوع (تک پل، دوپل، خرپایی)
- انتخاب مدل سازگار با فضای نصب (مثلا قابل حمل، ثابت، نیم دروازه ای)
- اطمینان از حضور سیستم های ایمنی استاندارد مانند Over‑load و لیمیت سوئیچ
- بررسی ضمانت و خدمات پس از فروش فروشنده معتبر
- توجه به کیفیت سازه و جنس فولاد (ST52 یا معادل استاندارد)
- استفاده از بالابر مناسب (زنجیری یا سیم بکسل) بر اساس نوع کاربرد
- ارزیابی قابلیت حرکت طولی و عرضی و نوع کلگی مورد استفاده
- بررسی تأمین قطعات یدکی و خدمات سرویس در بازار ایران
- مقایسه قیمت همراه خدمات نصب و آموزش
- استاندارد بودن سازه مطابق FEM، ISO و درخواست گزارش کیفیت ساخت
سرویس و نگهداری جرثقیل دروازه ای
- بازدید دوره ای چرخ ها و ریل ها جهت کنترل سایش
- روغن کاری چرخ دنده، گیربکس و یاتاقان ها
- تست عملکرد ترمز اضطراری و لیمیت سوئیچ ها
- بررسی و تمیز کردن کابل برق و اتصالات برقی
- کنترل سلامت سازه (جوش و اتصالات)
- بررسی عملکرد سیستم Over‑load و هشدارها
- بازرسی قلاب ها، گیره ها و بالابرها
- ثبت وضعیت استفاده، بارها و آموزش مجدد اپراتور
- تمیزکاری محیط و جلوگیری از تجمع گرد و خاک
- تعویض قطعات فرسوده بر اساس جدول زمان بندی سازنده

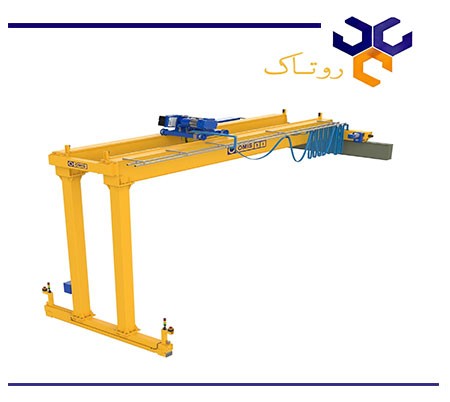

قیمت جرثقیل دروازه ای
قیمت جرثقیل دروازه ای در بازار ایران بسیار متنوع است و بستگی به مدل (تک پل، دوپل، نیم دروازه ای)، ظرفیت (۱ تا بیش از ۱۲۰ تن)، دهانه، نوع بالابر و تجهیزات رفاهی دارد. نمونه های کارگاهی کوچک متحرک مانند جرثقیل دروازهای ۳ تن مگالیفت با قابلیت تنظیم ارتفاع ~۲.۵ تا ۴ متر، برچسب قیمتی متناسب با بازار داخلی دارند. مدل جرثقیل دروازه ای ثابت ۵–۱۰ تن نیز در بازار ایران موجود هستند با قیمت هایی که بسته به شرکت سازنده و امکانات، از چند صد میلیون متغیرند. برای جرثقیل صنعتی با ظرفیت بالا، مانند جرثقیل دروازه ای ۵۰ تنی با دهانه بزرگ، قیمت ها معمولا حدود ۱ تا ۱.۲ میلیارد تومان است. در تعیین قیمت انواع جرثقیل دروازه ای، علاوه بر ظرفیت و نوع ساختار، عوامل دیگری شامل برند (ایرانی یا وارداتی)، ابزارهای کنترلی (مانند کنترل بی سیم)، تجهیزات ایمنی و نوع شاسی (ریل یا چرخ لاستیکی) نیز تأثیرگذارند. شرایط نصب در محل، زیرسازی ریل و ارائه ضمانت نامه ساخت، همه مواردی است که قیمت نهایی را تحت تأثیر قرار می دهند. جهت استعلام قیمت جرثقیل دروازه ای و دریافت مشاوره تخصصی رایگان با کارشناسان گروه صنعتی روتاک در تماس باشید.
