جرثقیل سقفی آویز
جرثقیل سقفی آویز (Suspension Overhead Crane) نوعی از جرثقیل های سقفی است که برخلاف مدل های معمولی که روی ریل نصب می شوند، از سقف یا سازه بالایی معلق می ماند. در این سیستم، ریل مستقیما به سقف یا اسکلت سالن متصل می شوند و جرثقیل از آن آویزان می گردد. این نوع طراحی برای فضاهایی که امکان نصب ستون یا سازه زیر ریل وجود ندارد، بسیار مناسب است. جرثقیل آویز معمولا ظرفیت های سبک تا متوسط (بین ۱ تا ۱۰ تن) را جابجا می کند و در سالن های صنعتی، خطوط مونتاژ، تعمیرگاه ها و کارخانه هایی با محدودیت فضایی کاربرد فراوان دارد.
انواع جرثقیل سقفی آویز
- جرثقیل سقفی آویز تک پل: سبک وزن، مناسب فضاهای کوچک، نصب سریع و اقتصادی
- جرثقیل سقفی آویز دوپل: برای ظرفیت بار بیشتر، توزیع بهتر وزن روی ریل ها
- جرثقیل آویز زنجیری: با مکانیزم بالابر زنجیری، مناسب کارهای سبک و دقیق
- جرثقیل آویز سیم بکسلی: مخصوص حمل بارهای سنگین با دوام بالا
- جرثقیل آویز کنترلی از راه دور: دارای کنترل ریموت برای افزایش ایمنی و راحتی کاربر
- جرثقیل آویز ریلی خمیده: مخصوص فضاهایی با هندسه خاص و غیرمستقیم

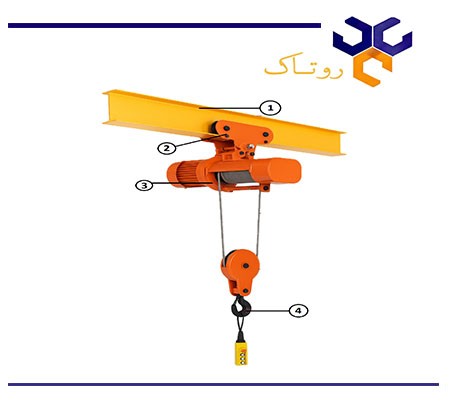

اجزای دستگاه جرثقیل سقفی آویز
ریل سقفی
ریل هایی هستند که بر روی سقف یا سازه فلزی نصب می شوند و مسیر حرکت طولی جرثقیل را فراهم می کنند. این ریل ها نقش مهمی در انتقال بار به طول سوله یا سالن دارند.
ترولی آویز
ترولی یا کالسکه ای است که روی ریل حرکت می کند و وینچ یا مکانیزم بالابر روی آن نصب می شود. این بخش وظیفه حرکت عرضی (چپ و راست) جرثقیل را دارد.
وینچ برقی یا دستی
مکانیزم اصلی بلند کردن بار است که شامل موتور، گیربکس، سیم بکسل یا زنجیر و قلاب می باشد. این قسمت مسئول بالا و پایین بردن بار است و می تواند به صورت برقی یا دستی باشد.
قلاب بار
عنصر اصلی اتصال بار به سیستم جرثقیل است. قلابها معمولا از فولاد آلیاژی ساخته می شوند و دارای ضامن ایمنی برای جلوگیری از رها شدن بار هستند.
ویژگی های جرثقیل سقفی آویز
- این جرثقیل ها به صورت آویز از سقف نصب می شوند و نیازی به سازه های زمینی ندارند.
- طراحی جمع و جور باعث می شود در فضاهایی با محدودیت ارتفاع، عملکرد بهینه ای داشته باشد.
- قابلیت حرکت در دو محور اصلی شامل حرکت عرضی (روی ریل) و عمودی (بالا/پایین بردن بار)
- استفاده از وینچ زنجیری یا سیم بکسلی بر حسب نیاز، قابلیت نصب انواع وینچ برای ظرفیت های مختلف وجود دارد.
- کاهش هزینه های ساختاری زیر نیازی به اجرای ریل های سنگین یا ستون های خاص ندارد.
- نسبت به انواع دوپل و دروازه ای، سبک بوده و فشار کمتری به سازه وارد می کند.
- به راحتی در سالن های فعلی قابل پیاده سازی است.
- در صورت جابجایی کارخانه یا تغییر نیاز، به راحتی قابل جداسازی و نصب مجدد است.
- برای ظرفیت های پایین و کاربردهای سبک، گزینه اقتصادی محسوب می شود.
کاربرد جرثقیل سقفی آویز
- خطوط تولید سبک صنعتی (فلزات سبک، مونتاژ قطعات)
- سوله های کوچک و انبارها
- تعمیرگاه های صنعتی
- صنایع چوب و MDF
- کارگاه های قطعه سازی
- پروژه های نیمه صنعتی
- انبارهای ذخیره کالا
- صنایع دارویی و غذایی (در مدل های خاص)
- نصب در فضاهای کم ارتفاع
- محیط هایی با محدودیت فضای کف سالن
مزایای جرثقیل سقفی آویز
- اشغال نکردن فضای کف سالن
- هزینه نصب و نگهداری پایین نسبت به جرثقیل های سنگین
- سهولت در کنترل و هدایت بار
- انعطاف بالا در طراحی و اجرا
- ایمنی بالاتر در حمل بارهای سبک
- امکان نصب در فضاهای باریک یا زاویه دار
- قابلیت شخصی سازی و توسعه در آینده
- کاهش زمان عملیات حمل بار
- ارتقاء بهره وری خطوط تولید
- عمر طولانی با نگهداری صحیح
شیوه استفاده از جرثقیل سقفی آویز
- بررسی فنی اولیه دستگاه و سیستم کنترل
- اطمینان از نبود مانع در مسیر حرکت جرثقیل و بار
- اتصال ایمن بار به قلاب با بررسی تعادل آن
- استفاده از دکمه های کنترل برای بالا بردن آرام بار
- هدایت ترولی به سمت موقعیت مورد نظر (چپ یا راست)
- حرکت طولی جرثقیل برای رساندن بار به محل تخلیه
- آهسته پایین آوردن بار در نقطه دقیق
- جدا کردن قلاب با اطمینان از استقرار کامل بار
- بازگشت وینچ به موقعیت اولیه برای عملیات بعدی
- خاموش کردن سیستم و قفلگذاری کنترل
نکات ایمنی در زمان استفاده از جرثقیل سقفی آویز
- بازرسی روزانه وضعیت قلاب، زنجیر و وینچ
- بررسی سلامت سیستم کنترل قبل از شروع کار
- عدم بلند کردن بار بیش از ظرفیت مجاز
- جلوگیری از ایستادن افراد زیر بار در حال حرکت
- رعایت فاصله ایمنی بین کاربر و مسیر حرکت جرثقیل
- آموزش صحیح اپراتورها قبل از استفاده
- استفاده از کفش ایمنی و تجهیزات محافظ شخصی
- توقف فوری کار در صورت مشاهده صدای غیرعادی
- قفل کردن کنترل پس از اتمام کار
- ثبت و پیگیری دقیق گزارش بازرسیهای دوره ای

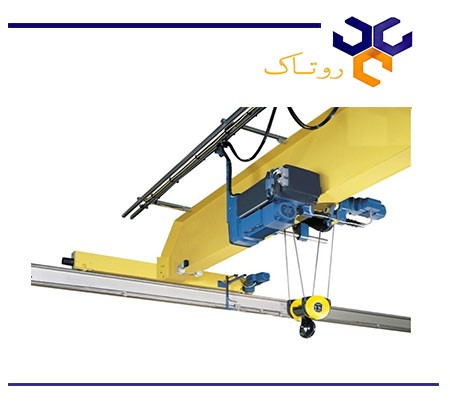

خرید جرثقیل سقفی آویز
خرید جرثقیل سقفی آویز برای واحدهای صنعتی کوچک و متوسطی که با محدودیت ارتفاع یا فضای کف مواجه هستند، یکی از گزینه های کاربردی و اقتصادی محسوب می شود. جرثقیل سقفی آویز بیشتر برای ظرفیت های پایین (تا ۵ تن) در خطوط تولید سبک، انبارها، کارگاه های مونتاژ و محیط هایی که نیاز به جابجایی مداوم و سریع بار دارند، پیشنهاد می شود. مزیت اصلی این مدل، نصب ساده آن بر روی سازه های سقفی موجود است که باعث کاهش هزینه ساخت اسکلت فلزی یا ستون گذاری می شود. انتخاب بین وینچ زنجیری یا سیم بکسلی، سیستم کنترل ریموت یا پندانت، و طراحی ویژه برای سقف های شیب دار یا کوتاه از عوامل قابل بررسی است. در فرآیند خرید جرثقیل سقفی آویز باید به چند نکته کلیدی توجه کرد: ارتفاع مفید سالن، طول مسیر حرکت، نوع سازه سقف، ظرفیت بار، نرخ تردد جرثقیل و نوع کاربرد آن (سبک یا نیمه سنگین)، پیش از خرید، حتما با مشاوران فنی گروه صنعتی روتاک در تماس باشید و اطلاعات دقیق محیط نصب را ارائه دهید.
نکات راهنمای خرید جرثقیل سقفی آویز
- تناسب ظرفیت جرثقیل با وزن بارهای معمول کارخانه
- بررسی نوع سازه سقف برای نصب ایمن جرثقیل
- انتخاب برند معتبر و گارانتی دار برای وینچ و ترولی
- مقایسه بین جرثقیل زنجیری یا سیم بکسلی
- بررسی فضای موردنیاز و امکان نصب مسیر ریل
- قابلیت ارتقاء در آینده (تغییر طول یا ظرفیت)
- قیمت تمام شده در برابر عمر مفید دستگاه
- دسترسی به خدمات پس از فروش و قطعات یدکی
- توجه به استانداردهای ایمنی و کیفیت
- انتخاب تأمینکننده ای با تجربه و سابقه نصب موفق
سرویس و نگهداری جرثقیل سقفی آویز
- بازرسی ماهانه زنجیر یا سیم بکسل
- روغن کاری یاتاقان ها و چرخ ها به صورت دوره ای
- بررسی دکمه ها و عملکرد صحیح پنل کنترل
- تنظیم صحیح ترمزها و سیستم قفل قلاب
- تمیزکاری مسیر حرکت ریل از گرد و غبار یا مانع
- کنترل استهلاک اتصالات و پیچ ها
- تست عملکرد حد بالا و پایین وینچ
- بررسی کابل های برق برای جلوگیری از پارگی
- ثبت سوابق سرویس دوره ای در فرم نگهداری
قیمت جرثقیل سقفی آویز
قیمت جرثقیل سقفی آویز بسته به مشخصات فنی، برند تجهیزات و شرایط نصب، متغیر است. درنظر گرفتن شرایط پروژه از نظر ظرفیت، ابعاد سالن، نوع وینچ (زنجیری یا سیم بکسلی)، تعداد مسیرهای حرکتی، نوع سیستم کنترل (سیمی یا بی سیم) و حتی شرایط سازه سقف برای نصب جرثقیل الزامی است. برای مقایسه درست قیمت انواع جرثقیل سقفی، باید فاکتورهای کاملی دریافت شود که شامل همه بخش های پروژه باشد. همچنین برند و کشور سازنده وینچ (مانند Hitachi ژاپن، Kito، یا برندهای ایرانی مانند سهند و ایران هوایست) نیز تأثیر زیادی در قیمت دارد. برای دقت بیشتر، بایستی بازدید از محل نصب انجام شود تا برآورد هزینه واقعی و زمان اجرای دقیق به مشتری اعلام گردد. جهت استعلام لیست قیمت جرثقیل آویز و دریافت مشاوره تخصصی رایگان با کارشناسان گروه صنعتی روتاک در تماس باشید.
