ستون ریز بتن

یکی از مهم ترین وظایف مهندسین عمران، طراحی سازه های ایمن و مقاوم در برابر زلزله می باشد که ستون نقش اساسی در ساخت سازه  باکیفیت دارد. برای شکل گیری ستون پس از قالب بندی بایستی بتن ریزی  صورت گیرد که این امر به وسیله دستگاه ستون ریز انجام می شود. ستون ریز دستگاهی مدرن نسبت به روش های سنتی برای بتن ریزی به شمار می رود که به شکل ارابه بوده و انتقال بتن به کمک باکت و از طریق حرکت بروی سیم بکسل انجام می شود. لازم به ذکر است نیروی لازم برای حرکت باکت از طریق الکتروموتور تامین می گردد. ستون ریز وسیله ای کارآمد برای فعالیت های عمرانی می باشد که با استفاده از چرخ های کارگاهی یا چرخ های خودرویی قابلیت جابجایی در کارگاه را دارد.

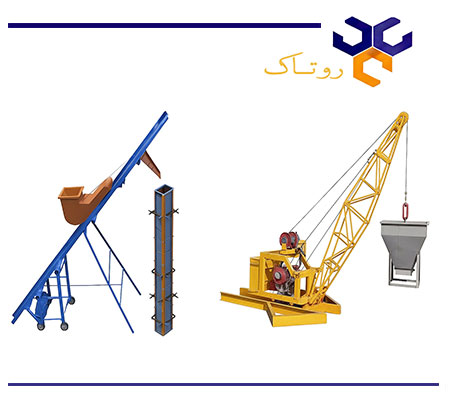

انواع دستگاه ستون ریز

1. ستون ریز گردان

2. ستون ریز ثابت (ستون ریز برقی)

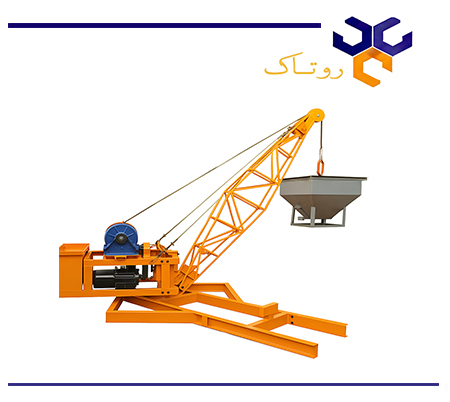

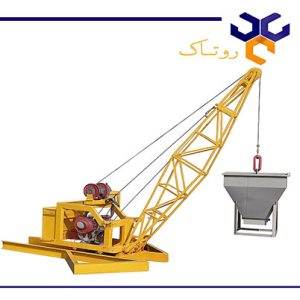

ستون ریز گردان

ستون ریز گردان شبیه به کارکرد جرثقیل عمل می کند که بروی دکل کردان (۷ متری) دستگاه ستون ریز تقریبا ۳۰ متر سیم بکسل به قطر ۸ میلی متر نصب شده است که حرکت باکت را آسان می کند. در ستون ریز گردان مصالح به صورت گردان بارکیری شده و امکان پر نمودن باکت در هر محلی وجود دارد. ستون ریز گردان به صورت استاندارد در مدل های زیر عرضه می شود:

1. ستون ریز گردان با دکل ۶متری و ارتفاع عملیاتی ۴.۵ متر
2. ستون ریز گردان با دکل ۷ متری و ارتفاع عملیاتی ۵.۵ متر

مشخصات فنی ستون ریز

مزایای دستگاه ستون ریز

• بهبود سرعت بتن ریزی و کاهش هزینه های نیروی انسانی
• افزایش ایمنی در هنگام عملیات بتن ریزی ستون
• سهولت استفاده از دستگاه
• کاهش هدر رفتن مصالح

کاربرد ستون ریز

1. بتن ریزی ستون در ارتفاع های مختلف
2. قابلیت استفاده برای بتن ریزی دیوارهای برشی
3. جلوگیری ار جداشدگی ستون

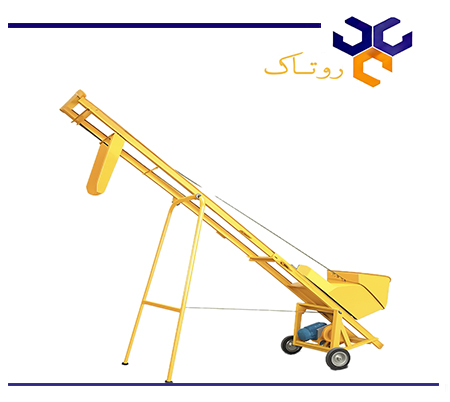

روش کار با ستون ریز

کارکرد ستون ریز در ظاهر شبیه به بالابر ساختمانی می باشد که انتقال بتن در شیب استاندارد توسط باکت انجام می شود. حرکت دورانی گیربکس از طریق نیروی تولید شده توسط الکتروموتور سبب جابجایی باکت روی ریل می گردد.

نحوه استفاده از ستون ریز

1. در ابتدا ابعاد و ارتفاع ستون توسط مهندس طراح تعیین و خاموت گذاری ستون طبق نقشه اجرایی انجام می گردد.
2. پس از اجرای میلگردهای طولی و عرضی ستون نوبت به بستن قالب می رسد که ابعاد قالب با توجه به نوع پروژه تعیین می گردد.
3. قبل از بتن ریزی بایستی از تراز و شاقول بودن ستون اطمینان حاصل شود.
4. با توجه به ارتفاع ستون دستگاه ستون ریز در محل مناسب قرار می گیرد.
5. برای استفاده از ستون ریز، بتن را داخل باکت دستگاه منتقل می شود.
6. با فشردن دکمه تعبیه شده در دستگاه، باکت بروی ریل حرکت کرده و تا ارتفاع مدنظر بالا می رود.
7. در بالاترین ارتفاع تنظیم شده، باکت ستون ریز مصالح مصرفی را داخل ستون تخلیه می نماید.
8. باکت ستون ریز مسیر طی شده را برگشت می نماید.

نکات ایمنی در استفاده از دستگاه ستون ریز

1. در شرایط آب و هوایی نامناسب در صورت استفاده از ستون ریز، احتمال خطر سقوط باکت افزایش می یابد.
2. اپراتور در هنگام کار با ستون ریز فاصله ایمنی خود با دستگاه را حفظ نموده و هرگز زیر باکت قرار نگیرد.
3. بارگیری و انتقال بتن باتوجه به ظرفیت دستگاه ستون ریز انجام شود و از بارگیری بیش از حد جلوگیری گردد.

 خرید ستون ‌ریز

خرید ستون ‌ریز، از نوع ستون ‌ریز ریلی و ستون‌ ریز گردان، نیازمند بررسی دقیق مشخصات فنی، ظرفیت باکت، نوع موتور (تک ‌فاز یا سه ‌فاز) و کیفیت ساخت دستگاه است. انتخاب یک ستون ‌ریز استاندارد با شاسی مقاوم و سیم ‌بکسل نتاب علاوه بر افزایش سرعت عملیات بتن ‌ریزی، ایمنی کارگاه را تضمین می‌ کند. توصیه می ‌شود قبل از خرید، برند سازنده، خدمات پس از فروش، و در دسترس بودن قطعات یدکی دستگاه بررسی شود تا در طول پروژه با مشکل توقف کار مواجه نشوید. همچنین مقایسه قیمت ستون‌ ریز در بازار و انتخاب فروشنده معتبر می ‌تواند به شما کمک کند تا بهترین گزینه را با بالاترین بازدهی و طول عمر انتخاب کنید.

سرویس و نگهداری ستون ریز

1. قطعات مختلف دستگاه ستون ریز به طور دوره ای بررسی و سرویس شود.
2. گیربکس و الکتروموتور دستگاه ستون ریز هر ۶ ماه سرویس و بازدید گردد.
3. سیم بکسل نباید سایتش یا زدگی داشته باشد که این مورد باید هربار قبل از استفاده بازدید شود.

نکات بتن ریزی ستون

1. حتما برای انتقال بتن به کارگاه از میکسر استفاده گردد.
2. از اضافه نمودن آب بدون هماهنگی با مهندس ناظر خودداری گردد زیرا مقاومت بتن کاهش می باید.
3. در هنگام تخلیه بتن از میکسر، مصالح اولیه تخلیه شده از دانه بندی مناسبی برخوردار نیست و مورد استفاده قرار نمی گیرد.
4. پس از بتن ریزی ستون برای خروج هوای اضافی داخل بتن حتما از ویبره استفاده شود.

قالب بندی ستون

قالب بندی ستون معمولا به روش های قالب  بندی فلزی، قالب بندی چوبی و قالب بندی آجری صورت می گیرد. قالب بندی فلزی از رایج ترین روش های قالب بندی می باشد که در ابعاد مختلف به وسیله پین ها به یکدیگر متصل می شود. قبل از بتن ریزی حتما قالب ها را آغشته به روغن می نمایند تا از چسبیدن بتن به قالب جلوگیری شود همچنین برای جلوگیری از جدا شدن قالب ها از یکدیگر، پشت قالب ها میله های نگهدارنده قرار می دهند.

تراز نمودن قالب

قبل از بتن ریزی  و بعد از قالب بندی ستون از در امتداد بودن قالب ها اطمینان حاصل شود بهترین روش برای سنجش تراز بودن قالب استفاده از ریسمان می باشد به اینصورت که قالب  به وسیله ریسمان عمودی بسته می شود و فاصله ابتدا و انتهای قالب از ریسمان اندازه گیری می شود که بایستی به یک اندازه باشد.

قیمت ستون ریز

قیمت دستگاه ستون ریز باتوجه به کیفیت شاسی و قطعات مورد استفاده در ستون ریز مانند الکتروموتور و گیربکس و همچنین استحکام سیم بکسل برآورد می شود. برای مشاوره فنی و اطلاع از آخرین قیمت دستگاه ستون ریز با کارشناسان گروه صنعتی روتاک تماس بگیرید.
