جرثقیل دستی

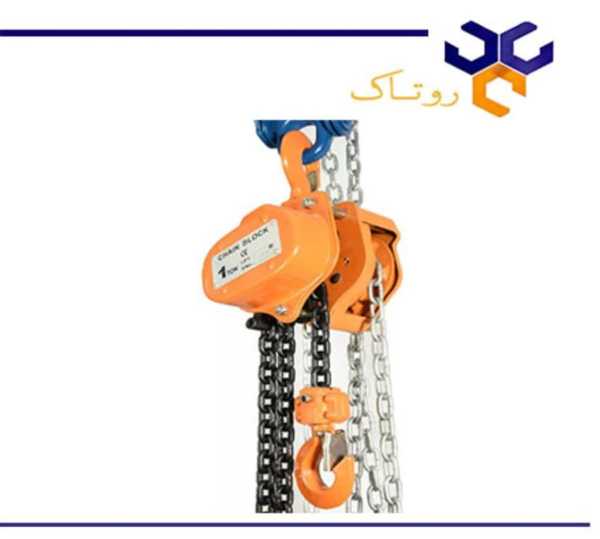

جرثقیل دستی که با نام چِین بلاک (Chain Block) نیز شناخته می ‌شود، ابزاری مکانیکی برای بلند کردن بار با نیروی انسانی است. این دستگاه شامل قلاب، زنجیر یا سیم‌ پیچ، چرخ ‌دنده و مکانیزم ترمز مکانیکی است که با کشیدن زنجیر توسط اپراتور، نیروی دست تبدیل به نیروی بالا بردن بار می ‌شود. جرثقیل دستی در ظرفیت ‌های حدود ۰.۵ تا 5 تن و ارتفاع ۳ تا ۶ متر در مدل‌های VP (بوشی-ژاپنی) و VL (بلبرینگی) تولید می ‌شود. این ابزار به دلیل قیمت بسیار پایین ‌تر نسبت به نمونه برقی، سادگی استفاده، و قابلیت حمل آسان به انتخابی محبوب در صنایع کوچک، کارگاه ‌ها و پروژه‌ های ساختمانی تبدیل شده است. از دیگر مزایای آن می ‌توان به عمر طولانی، قابلیت تعمیر آسان و کارکرد بی ‌نیاز به برق اشاره کرد.

انواع جرثقیل دستی

1. جرثقیل دستی زنجیری (Chain Block): متداول ‌ترین نوع با ظرفیت‌ از ۰.۵ تا 5 تن که در مدل ‌های VP و VL تولید می ‌شود. مدل VL با زنجیر استیل و داخلی بلبرینگی است و تفاوت آن با VP در استهلاک کمتر و روانی عملکرد است.
2. پولیفت دستی (Lever Block): شامل دسته‌ جغجغه ‌ای است که برای کشیدن افقی بار و قرار گرفتن بار روی راستای دلخواه استفاده می ‌شود. پولیفت برای ظرفیت ‌هایی حدود ۰.۵ تا 2 تن عرضه شده و کاربرد آن در کشش دقیق و نگهداشت عناصر سازه‌ ای یا صافکاری کاربرد دارد.
3. وینچ دستی (Manual Winch): شامل سیم‌ پیچ و قفل‌ کلاج است و مناسب محیط‌ های کوچک با ظرفیت ‌هایی مانند ۳۰۰ تا ۵۵۰ کیلوگرم است. بیشتر برای جابجایی نقطه ‌ای در کارگاه یا سوله ‌ها استفاده می ‌شود.

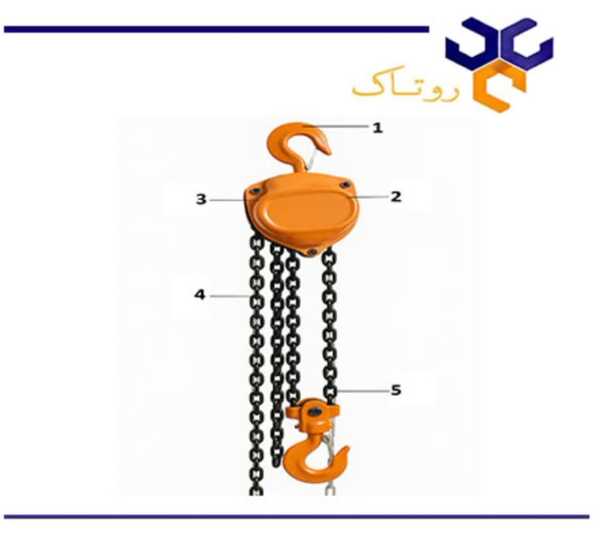

اجزا جرثقیل دستی

1. قلاب بالایی

قلاب بالا برای اتصال دستگاه به یک نقطه ثابت مانند تیرآهن یا سازه نگهدارنده استفاده می ‌شود. این قلاب معمولا از فولاد آلیاژی ساخته شده و دارای ضامن ایمنی است تا از رها شدن تصادفی جلوگیری شود.

2. بدنه یا قاب دستگاه

پوسته فلزی دستگاه که تمامی مکانیزم ‌های داخلی از جمله چرخ ‌دنده‌ها، بلبرینگ‌ ها و سیستم ترمز در آن قرار دارد. این بدنه از فولاد ضد زنگ یا آلومینیوم مقاوم ساخته می‌ شود تا در برابر ضربه و خوردگی مقاومت داشته باشد.

3. چرخ ‌دنده و مکانیزم داخلی

در این بخش مجموعه‌ ای از چرخ‌ دنده‌ های فلزی قرار دارد که نیروی اعمال‌ شده بر زنجیر را افزایش داده و به مکانیزم جابجایی منتقل می‌ کند. این سیستم باعث می ‌شود بتوان با نیروی کم بارهای سنگین را جابجا کرد.

4. زنجیر دستی

زنجیر نازک‌ است که کاربر با کشیدن آن، سیستم چرخ‌ دنده داخلی را به حرکت درمی ‌آورد. این زنجیر آزادانه از کنار بدنه عبور می ‌کند و بخشی از مکانیزم راه ‌انداز دستگاه است.

5. قلاب پایینی

قلاب پایین برای متصل کردن بار به دستگاه طراحی شده و مانند قلاب بالا، دارای ضامن ایمنی است. این قلاب باید تحمل وزن بارهای سنگین را داشته باشد و در برابر کشش و شکست مقاوم باشد.

جدول مشخصات فنی جرثقیل دستی

ویژگی ‌های جرثقیل دستی

1. عملکرد با نیروی دستی و مناسب برای محیط ‌های فاقد انرژی الکتریکی
2. هزینه اولیه و نگهداری بسیار پایین ‌تر نسبت به جرثقیل برقی
3. وزن سبک و طراحی جمع ‌و جور برای استفاده در پروژه‌ های با فضای محدود
4. ظرفیت متنوع از ۰.۵ تا حدود 5 تن در مدل‌ های VP/VL عرضه می‌ شود.
5. عملکرد با مکانیزم چرخ ‌دنده و زنجیر بدون پیچیدگی الکترونیکی
6. مدل‌ هایی مانند VL با بلبرینگ باعث روان‌ کاری بهتر هستند.
7. استحکام بالا با گرید فولادی G80 برای استحکام و دوام مناسب در حمل بار
8. سیستم ترمز ایمنی مکانیکی و جلوگیری از سقوط ناگهانی بار در صورت آزاد شدن زنجیر
9. سادگی نگهداری و تعمیر بدون قطعات برقی، نگهداری ساده‌ و ارزان‌ است.
10. قابلیت سازه‌ای ۴ کاره با ترولی دستی یا زنجیری امکان حرکت افقی پس از لیفتینگ عمودی در ریل ‌های سقفی

شیوه استفاده از جرثقیل دستی

1. کاربر باید با ظرفیت و روش استفاده آشنا باشد.
2. بررسی ظرفیت قلاب و زنجیر مطابق مدل، نه بیشتر از ظرفیت نامی استفاده شود.
3. استفاده از قلاب با ضامن ایمنی در هر دو سوی بالا و پایین
4. کشش یکنواخت زنجیر دستی برای جلوگیری از شوک ناگهانی
5. عدم حضور افراد زیر بار در زمان لیفتینگ
6. اجتناب از اضافه ‌بار و بارهای نامتعادل
7. استفاده از ترالی در ریل سقفی برای حرکت عرضی پس از لیفتینگ (مدل‌ جرثقیل ۴ کاره)
8. بازرسی چشمی زنجیر قبل از هر بار استفاده
9. کاهش نیروی ناگهانی با کشش تدریجی شافت اولیه
10. خاموشی و استراحت مناسب برای کنترل خستگی اپراتور

نکات راهنمای خرید جرثقیل دستی

1. انتخاب ظرفیت دقیق مطابق نیاز حمل بار بر اساس وزن و ارتفاع جابجایی
2. انتخاب مدل مناسب (VP یا VL)، VL عملکرد روان‌ و دوام بالا دارد ولی قیمت بیشتر
3. بررسی گرید زنجیر (مثلا G80 برای زنجیر بار)
4. قابلیت تبدیل به ترالی دستی یا زنجیری برای مدل ۴ کاره (در صورت نیاز حرکت عرضی)
5. کیفیت ساخت بدنه و جنس آلومینیوم آلیاژی مقاوم
6. معتبر بودن برند (Vital، Elephant، RSCO) و وجود گارانتی رسمی
7. ارتفاع استاندارد زنجیر بار (۳ یا ۶ متر) مطابق نیاز پروژه
8. قیمت مناسب در مقایسه با مدل ‌های مشابه برای ظرفیت یکسان
9. وجود راهنمای نصب و استفاده یا آموزش اپراتور توسط فروشنده معتبر
10. بررسی امکان تامین قطعات یدکی (زنجیر، قلاب، گیربکس) برای تعمیرات بعدی

خرید جرثقیل دستی

برای خرید جرثقیل دستی (Chain Block یا پولیفت)، توجه دقیق به چند نکته اساسی ضروری است:

1. ابتدا وزن بار و ارتفاعی که باید بالا برده شود را محاسبه کنید. مدل ‌هایی مانند جرثقیل دستی ویتال VP یا VL در ظرفیت‌های ۰.۵ تا ۵ تن عرضه می ‌شوند. معمولا مدل ‌های VP برای استفاده معمول مناسبند اما VL با بلبرینگ عملکرد روان‌ و دوام بیشتری دارد.
2. BL (مدل VL) زنجیر استیل و بلبرینگ دارد و گزینه ‌ای ایده ‌آل برای کارهای مستمر است، در حالی که VP اقتصادی‌ و ساده‌ است.
3. ارزیابی برند معتبر با گارانتی و خدمات پس از فروش و امکان تأمین قطعات یدکی از موارد مهم در خرید است.
4. بررسی طول زنجیر مناسب (۳ متر یا ۶ متر) بسته به ارتفاع محل کاربرد، باید طول زنجیر مناسب انتخاب شود.
5. جرثقیل دستی ویتال ۲ تن VP5 و مدل VL5 از مدل های معتبر هستند.
6. اطمینان از ارائه نصب استاندارد، آموزش ایمنی و روش استفاده از سوی فروشنده از ریسک خرابی و خطرات احتمالی تا حد زیادی می ‌کاهد.
7. در نظر گرفتن نیاز به ترالی دستی یا زنجیری (جرثقیل چهارکاره) اگر نیاز به حرکت افقی جرثقیل در ریل دارید، مدل‌ هایی با قابلیت اتصال ترالی را دریابید.
8. بررسی استاندارد ISO3077، استفاده از زنجیر G80، دو قلاب مقاوم با قابلیت چرخش ۳۶۰ درجه و ساختار فولادی مستحکم نکاتی کلیدی هستند.

جدول تفاوت جرثقیل دستی و برقی

سرویس و نگهداری جرثقیل دستی

1. بازرسی دوره ‌ای زنجیر بار و دستی جهت ترک یا سائیدگی
2. روغن‌ کاری منظم چرخ ‌دنده ‌ها و شفت ‌ها داخل بدنه
3. تنظیم و بررسی سیستم ترمز مکانیکی برای جلوگیری از افتادن ناگهانی بار
4. پاک ‌سازی گرد و غبار و زنگ ‌زدگی از بدنه و بلوک داخلی
5. سفت ‌کردن اتصالات پیچ و مهره از جمله قلاب‌ها و نگهدارنده‌ ها
6. بازرسی عملکرد بلبرینگ ‌ها (در مدل VL)
7. بررسی و جایگزینی زنجیر بار در صورت کشش بیش از حد یا تغییر شکل
8. کنترل شرایط ضامن قلاب برای تضمین عملکرد ایمن آن
9. ثبت دوره ‌ای وضعیت عملکرد و تعمیرات انجام ‌شده
10. آموزش مجدد اپراتور برای استفاده ایمن از دستگاه بعد از سرویس

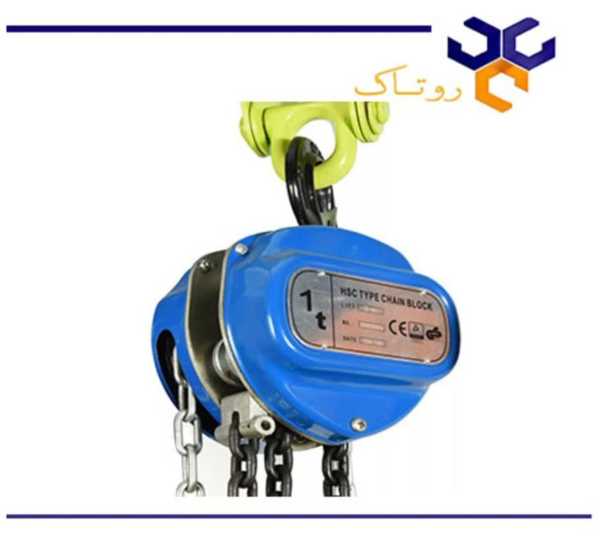

قیمت جرثقیل دستی

قیمت جرثقیل در بازار ایران بسته به برند، ظرفیت، نوع (VP یا VL)، طول زنجیر و فروشنده، متغیر است. در ادامه قیمت‌ انواع جرثقیل دستی را بررسی کرده ‌ایم:

• مدل ۰.۵ تن Vital VP 3 متری: شروع قیمت از حدود ۱.۹ تا ۲.۰ میلیون تومان برای انواع طرح ژاپنی ویتال است.
• مدل ۱ تن Vital VP یا VL: قیمت بین ۲.۷ تا ۵ میلیون تومان ثبت شده است، بسته به اصل یا طرح بودن مدل و طول زنجیر
• مدل ۲ تن Vital VP/Z یا VL: قیمت حدود ۴ تا ۹ میلیون تومان، مثلا مدل ۲ تن سه متری حدود ۴.۸ تا ۹.۵ میلیون تومان عرضه می ‌شود.
• مدل ۳ تن ویتال VL یا VP: حدود ۸ تا ۱۰ میلیون تومان، مانند VL5 ظرفیت ۳ تن حدود ۹.۸ تا ۱۰.۳ میلیون تومان است.

عوامل تأثیرگذار بر قیمت جرثقیل دستی

1. برند و اصالت محصول (مثلاً تولید ژاپنی یا طرح آن)
2. ظرفیت و طول زنجیر
3. سیستم داخلی (بلبرینگی یا شفتی)
4. خدمات پس ‌از فروش و گارانتی
5. خرید حضوری محلی یا آنلاین
