ستون ریز گردان

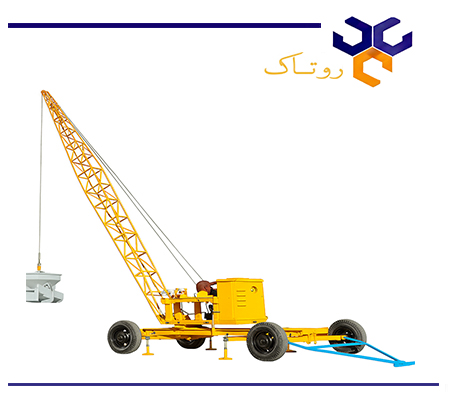

ستون ریز گردان، یک نوع دستگاه ستون ریز برقی دکلی گردان است که به منظور انتقال بتن به قالب ستون یا دیوار برشی در پروژه های عمرانی طراحی می شود. این دستگاه دارای یک دکل قابل چرخش است که می تواند باکت حمل بتن (معمولا 110 لیتر) را در شعاع قابل توجهی جابجا کند و بتن را به صورت یکنواخت تخلیه نماید.
انواع ستون ریز دکلی گردان
- ستون ریز دکلی گردان تک فاز: دارای الکتروموتور 3 اسب بخار و قدرت مانور مناسب برای پروژه های متوسط است.
- ستون ریز دکلی سه فاز: این دستگاه از موتور 5.5 اسب بخار بهره می برد با تامین برق قوی، دوام و مقاومت بیشتری در پروژه های بزرگ یا صنعتی ارائه می دهد.
- بر اساس دکل:
- ستون ریز گردان دکل 6 متری: برای ارتفاع معمولی تا 4.5 متر مناسب است.
- ستون ریز گردان دکل 7 متری: برای پروژه های بلند تا حدود 5.5 متر کاربرد دارد.

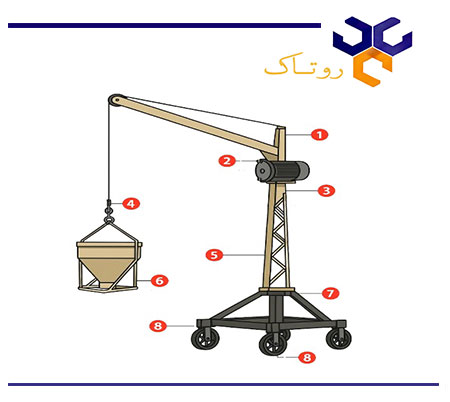

اجزای جرثقیل ستون ریز
- دکل گردان: ستون اصلی دستگاه که بازوی جرثقیل روی آن سوار می شود. این دکل قابلیت چرخش دارد تا اپراتور بتواند مصالح را در زاویه های مختلف تخلیه کند.
- الکتروموتور: موتور برقی که نیروی لازم برای بالا و پایین بردن مصالح را تأمین می کند. قدرت و ولتاژ موتور بسته به ظرفیت ستون ریز انتخاب می شود.
- گیربکس حلزونی: واحد انتقال قدرت که سرعت دوران موتور را کاهش داده و گشتاور را افزایش می دهد تا مصالح به صورت کنترل شده جابجا شوند.
- سیم بکسل: کابل فولادی مقاوم که حمل مصالح را از قلاب تا سطل انجام می دهد. سیم بکسل باید استاندارد و بدون پارگی یا خوردگی باشد.
- قرقره: چرخ شیارداری که سیم بکسل روی آن حرکت می کند و مسیر حرکت را هدایت و کنترل می کند. این بخش نقش مهمی در روانی عملکرد دارد.
- حمل مصالح (سطل یا باکت): ظرف فلزی یا قیفی شکل که بتن یا مصالح دیگر داخل آن ریخته شده و توسط ستون ریز جابجا می شود. طراحی آن به شکلی است که تخلیه سریع و آسان انجام گیرد.
- چرخ ها: چرخ های مقاوم که امکان جابجایی ستون ریز دکلی گردان را در محیط کارگاه فراهم می کنند.
- شاسی و پایه: سازه فلزی اصلی که دکل و سایر اجزا روی آن نصب می شوند. پایه ها به گونه ای طراحی می شوند که ثبات و ایمنی دستگاه در حین کار حفظ شود.
ویژگی های ستون ریز برقی گردان
- انعطاف پذیری ۳۶۰ درجه امکان بارگیری و تخلیه بتن در هر نقطه ای از کارگاه
- موتور قدرتمند با توان 3 تا 5.5 اسب بخار و دوام بالا در شرایط سخت کاری
- گیربکس حلزونی ایمن مدل VF86 با قابلیت جلوگیری از برگشت ناگهانی بار
- باکت 110 کیلویی، مناسب برای حجم بتن ریزی ستون
- طراحی با شاسی مقاوم، مونتاژ سریع، و تابلو برق کنترل فاز
کاربردهای دستگاه ستون ریز گردان دکلی
- بتن ریزی ستون ها و دیوارهای برشی در پروژه های بزرگ و صنعتی
- اجرای بتن در قالب هایی با دسترسی محدود، به ویژه در ارتفاعات بالاتر
- استفاده در کارگاه های بزرگ با نیاز به جابجایی مصالح در شعاع وسیع
- جایگزینی نیرو انسانی برای تخلیه دقیق بتن با سرعت و کیفیت بالا
- عملیات ساخت و ساز در سطح زیربنای بالا (بیش از ۵۰۰ متر مربع)
مزایای دستگاه بتن ریز دکلی گردان
- سرعت اجرای بالاتر نسبت به روشهای دستی یا ثابت
- قدرت مانور گسترده، مناسب برای کارگاه های بزرگ و پیچیده
- کنترل دقیق و ایمن بارگیری و تخلیه، کاهش خطر سقوط بتن
- طرح بدنه قدرتمند و مقاوم، مناسب شرایط سخت کاری
- تابلو برق با محافظ کنترل فاز و کلید فرمان از راه دور، افزایش ایمنی و راحتی هنگام کار
شیوه استفاده از ستون ریز گردان
- قالب ستون ها را دقیقا تراز، شاغول و آماده بتن ریزی نمایید.
- دستگاه را در کنار قالب مستحکم، در نزدیکی محل ساختار قرار دهید و چرخ ها یا پایه ها را قفل کنید.
- باکت را در پایین دکل پر از بتن کنید؛ سپس با استفاده از کلید یا کنترل بالابر، باکت را بالا ببرید.
- دستگاه گردان را ۳۶۰ درجه بچرخانید تا باکت دقیقا در موقعیت دهانه قالب قرار گیرد و بتن را تخلیه کنید.
- پس از تخلیه ی کامل، اگر از ویبراتور استفاده می کنید، مجددا قالب را تراز کنید.
نکات ایمنی در زمان استفاده از ستون ریز برقی گردان
- در شرایط هواشناسی نامساعد مانند باد شدید یا باران از دستگاه استفاده نکنید؛ احتمال واژگونی دکل یا سقوط باکت وجود دارد.
- حتما دستگاه را روی سطح کاملا صاف و تراز نصب کرده و از تاب خوردگی جلوگیری کنید.
- فاصله ایمن از محدوده حرکت باکت را رعایت کنید؛ در صورت سقوط باکت، خطر جانی جدی دارد.
- از بیش بارگذاری باکت جلوگیری شود باکت باید حداکثر تا ظرفیت تعیین شده (حدود ۱۱۰ لیتر) پر شود.
- قبل از شروع کار، ریل، دکل و اتصالات را از منظر زنگ زدگی، آلودگی یا سایش بازدید و تعمیر کنید.
خرید ستون ریز گردان
برای خرید دستگاه جرثقیل ستون ریز گردان ابتدا منبع برق پروژه (تک فاز یا سه فاز) و ارتفاع مورد نیاز را تعیین کنید. سپس مدلی را انتخاب کنید که باکیفیت ترین قطعات (گیربکس های VF86/VF110، سیم بکسل نتاب) را داشته باشد و نصب و جابجایی سریع را میسر سازد. از فروشندگانی خرید کنید که خدمات پس از فروش قابل اطمینانی ارائه دهند. این رویکرد تضمینی برای صرفه جویی هزینه ها و بهره وری طولانی مدت خواهد بود.
نکات راهنمای خرید جرثقیل ستون ریز گردان
- بررسی منبع برق موجود تک فاز یا سه فاز هماهنگ با شرایط پروژه
- ارتفاع دکل مورد نیاز، دکل ۶ متری (≈۴.۵ متر ارتفاع عملیاتی) یا ۷ متری (≈۵.۵ متر) بر اساس نیاز پروژه
- ظرفیت باکت معمولا ۱۱۰ لیتر، مناسب حجم کاری پروژه باشد.
- بررسی کیفیت قطعات شامل گیربکس VF86/VF110، سیم بکسل نتاب نمره 8، الکتروموتور 3 تا 5.5 اسب بخار، ضامن طول عمر و ایمنی
- وجود چرخ های باکیفیت و دکل گردان با قابلیت مونتاژ سریع
- پشتیبانی و ضمانت قطعات، قطعات یدکی و تعمیرات در دسترس و خدمات پس از فروش
سرویس و نگهداری ستون ریز گردان
- موتور و گیربکس را هر ۶ ماه سرویس کامل انجام دهید.
- بررسی سیم بکسل برای اطمینان از نبود سایش، زدگی یا پیچ خوردگی؛ در صورت نیاز تعویض شود.
- روغن کاری منظم قطعات متحرک مانند بلبرینگ، چرخ و گیربکس انجام دهید.
- تمیزکاری دوره ای شاسی، ریل و باکت ضروری است تا از حرکت روان و بدون فشار جلوگیری شود.
- بررسی اتصالات شاسی و پایه ها برای شل نبودن، تاب خوردگی یا شکستگی و تعمیر فوری در صورت لزوم
- در صورت مشاهده نشتی روغن از گیربکس یا قطعات روغنی، بلافاصله رسیدگی کنید.
- بازرسی و نگهداری سیستم برق شامل کنترل فاز، کابل کشی، اتصالات و فیوزها را بررسی کنید.
- کلیه عملیات سرویس و تعمیر را در دفترچه نگهداری ثبت کنید تا سوابق فنی مستند باقی بماند.
قیمت ستون ریز گردان
قیمت دستگاه جرثقیل ستون ریز گردان (یا ستون ریز دکلی گردان) به نوع موتور (تک فاز یا سهفاز)، ارتفاع دکل (۶ یا ۷ متری) و کیفیت قطعات بستگی دارد. به طور معمول مدل گردان نسبت به نوع ریلی قیمت بالاتری داشته، اما با توجه به آزادی حرکت ۳۶۰ درجه و قابلیت ها، برای پروژه های بزرگ اقتصادی است. جهت دریافت لیست قیمت ستون ریز و مشاوره تخصصی رایگان با کارشناسان گروه صنعتی روتاک تماس بگیرید.
