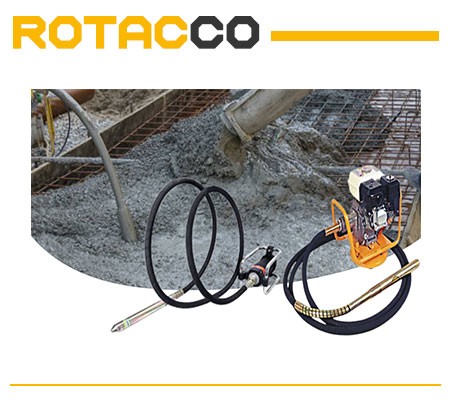

ویبراتور بتن چیست؟

ویبراتور بتن دستگاهی است برای تراکم بتن تازه به ‌منظور خروج هوای محبوس، افزایش چسبندگی مصالح و بالا بردن استحکام نهایی سازه. ارتعاش ایجاد شده توسط ویبراتور باعث روان ‌شدن بتن، پر شدن فضای بین میلگردها و کاهش خلأهای داخلی می ‌شود. استفاده صحیح از ویبراتور یکی از کلیدی ‌ترین مراحل اجرای سازه ‌ای با دوام بالا، مقاومت فشاری مطلوب و ظاهر یکدست است.

جدول معرفی انواع ویبراتور بتن

انواع ویبراتور بتن در بازار ایران

در ایران، بسته به نوع پروژه، منبع تغذیه و شرایط اجرایی، از ۴ نوع اصلی ویبراتور استفاده می ‌شود:

ویبراتور برقی

• ویژگی ‌ها: بی ‌صدا، بدون آلایندگی، مناسب فضای بسته
• مزیت: استفاده راحت در محیط‌ های کم‌ سر‌وصدا

ویبراتور بنزینی

• ویژگی ‌ها: قابل‌ حمل، مناسب برای پروژه‌ های فاقد برق
• مزیت: استقلال از شبکه برق، دوام بالا

ویبراتور دیزلی (گازوئیلی)

• ویژگی‌ ها: قدرت بالا، مخصوص پروژه‌ های سنگین
• مزیت: دوام بالا در محیط ‌های سخت

ویبراتور دریلی

• ویژگی ‌ها: وزن سبک، قابل حمل
• مزیت: قابل ‌استفاده با برق خانگی

اجزای اصلی ویبراتور بتن

1. موتور (برقی، بنزینی یا دیزلی): ایجاد نیروی گردشی
2. شاسی یا بدنه: محل نصب موتور و تحمل ارتعاشات
3. شیلنگ ویبره: شامل فنر داخلی، لوله ‌ویبراتور و کوپلینگ
4. پوکر یا کله ‌ویبره: منبع اصلی ارتعاش، با فرکانس حدود 12000 rpm
5. تابلو برق (در مدل‌ های برقی): شامل کنتاکتور، محافظ جان، کلید قطع اضطراری

راهنمای انتخاب ویبراتور مناسب

انتخاب ویبراتور بتن بر اساس حجم پروژه و نوع ویبراتور

1. پروژه ‌های کوچک (کمتر از ۵ متر مکعب)
   • ویبراتور دریلی: مناسب بتن ‌ریزی‌ های کوچک و نیمه‌ صنعتی
   • ویبراتور برقی تک ‌فاز (۱.۵ تا ۳ اسب بخار): کاربردی و اقتصادی برای پروژه‌ های کم‌ حجم
   • ویبراتور بنزینی: گزینه مناسب اما با هزینه سوخت بالاتر
2. پروژه ‌های متوسط (۵ تا ۲۰ متر مکعب)
   • ویبراتور بتن بنزینی (5 تا ۷.۵ اسب بخار): قابل استفاده در محل ‌هایی که برق صنعتی در دسترس نیست.
   • ویبراتور بتن دیزلی: در پروژه ‌های متوسط با حجم بالا که نیاز به قدرت بیشتر دارند
3. پروژه ‌های بزرگ (۲۰ تا ۵۰ متر مکعب و بیشتر)
   • ویبراتور بتن گازوئیلی (۷.۵ تا ۱۵ اسب بخار): گزینه‌ ای قدرتمند و قابل اعتماد برای پروژه ‌های بزرگ بدون برق شهری

راهنمای خرید و انتخاب ویبراتور بتن متناسب با شرایط پروژه

انتخاب ویبراتور مناسب یکی از مهم ‌ترین گام ‌ها برای تضمین کیفیت بتن ‌ریزی است. هنگام خرید ویبراتور بتن باید به نکات زیر توجه شود:

1. اگر پروژه دسترسی به برق سه‌ فاز دارد، ویبراتور بتن برقی سه ‌فاز گزینه بهینه و کم‌ هزینه است. در پروژه ‌های دورافتاده یا فاقد برق، ویبراتور بنزینی یا دیزلی توصیه می‌ شود.
2. برای بتن ‌های حجیم و پروژه‌ های بزرگ، ویبراتور بتن با قطر پوکر 45 میلی ‌متر و بالاتر و توان موتور بیشتر (۷.۵ تا ۱۵ اسب بخار) مناسب‌ است.
3. طول شیلنگ باید با توجه به ابعاد قالب و دسترسی اپراتور انتخاب شود تا بدون کشیدگی یا خمیدگی زیاد، به ‌راحتی کار کند. شیلنگ ‌های معمولاً بین 4 تا 6 متر طول دارند.
4. ویبراتور با فرکانس مناسب (200 تا 300 هرتز) برای تراکم بهینه بتن اهمیت دارد.
5. بهتر است ویبراتورهایی را انتخاب کنید که از موتورهای برند معتبر (مانند روبین، هوندا، زیمنس) و شیلنگ‌ های فولادی فنردار با روکش مقاوم ساخته شده باشند.
6. وجود نمایندگی و خدمات تعمیرات در محل پروژه می ‌تواند باعث کاهش هزینه‌ و وقفه در کار شود.

بررسی مصرف انرژی ویبراتور بتن

مطالعات موردی و تجربیات اجرایی

1. در پروژه‌ های ساختمانی بزرگ تهران، استفاده از ویبراتورهای سه ‌فاز با پوکر 50 میل ی‌متر باعث افزایش ۱۵ درصدی مقاومت بتن نهایی شده است، که موجب کاهش مصرف سیمان و هزینه‌ های نهایی شده است.
2. در پروژه ‌های بتن ‌ریزی الیافی در شمال کشور، استفاده از ویبراتور با فرکانس بالا (حدود 300 هرتز) توانسته توزیع یکنواخت الیاف را تضمین کند و ترک‌ خوردگی ناشی از تجمع الیاف را به حداقل برساند.
3. مشکلات رایج مثل داغ شدن موتور در ویبراتورهای بنزینی در مناطق گرمسیری ایران با تعویض به موقع روغن و تمیزکاری فیلتر هوا به خوبی رفع شده است.
4. در برخی پروژه‌ های راه‌ سازی، اپراتورها با آموزش تخصصی روش حرکت پوکر و زمان ‌بندی مناسب ویبره، از جداشدگی بتن جلوگیری کرده و کیفیت سطح نهایی را بهبود داده ‌اند.

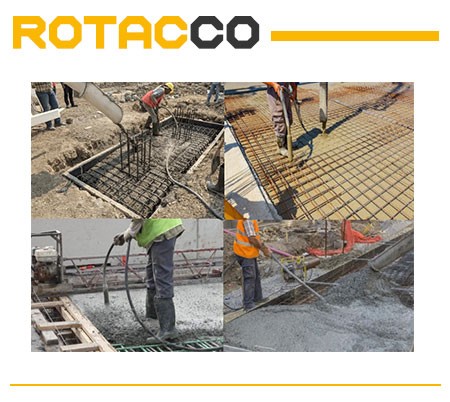

نکات اجرایی هنگام استفاده از ویبراتور

• زمان ارتعاش 5 تا 15 ثانیه برای هر نقطه، تا زمانی که صدای “تق ‌تق” حباب قطع شود.
• فاصله بین دو ویبره 1.5 برابر شعاع مؤثر پوکر (معمولاً 30 تا 40 سانتی ‌متر)
• هرگز پوکر را به بدنه قالب یا میلگردها تکیه ندهید، باعث تخریب ویبره و قالب می‌ شود.
• شیلنگ باید به ‌صورت عمودی در بتن وارد شده و به ‌آرامی خارج شود.

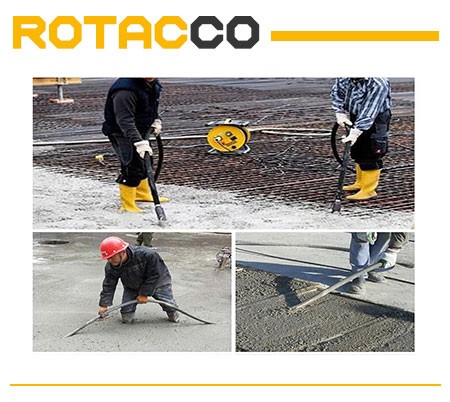

توصیه ‌های تخصصی برای اپراتورهای ویبراتور

• پوکر باید به طور عمودی و به آرامی در بتن فرو رود و در محل ‌های مختلف داخل قالب به اندازه کافی زمان داده شود تا بتن کاملاً متراکم شود.
• از حرکت سریع یا افقی پوکر در بتن خودداری شود چون باعث جداشدگی مواد می‌ شود. بهتر است پوکر در هر نقطه حدود ۱۰ تا ۲۰ ثانیه بماند.
• به گونه ‌ای تنظیم شود که مناطق متراکم شده به هم برسند و هیچ فضای بدون ویبره باقی نماند.
• از برخورد پوکر به میلگردها یا قالب جلوگیری شود تا آسیب ‌دیدگی پوکر یا قالب رخ ندهد.
• استفاده از دستکش عایق، کفش ایمنی، محافظ گوش برای کاهش آسیب ‌های صوتی و رعایت فاصله مناسب از دستگاه ضروری است.
