جک هیدرولیک قالب جدول ‌زن

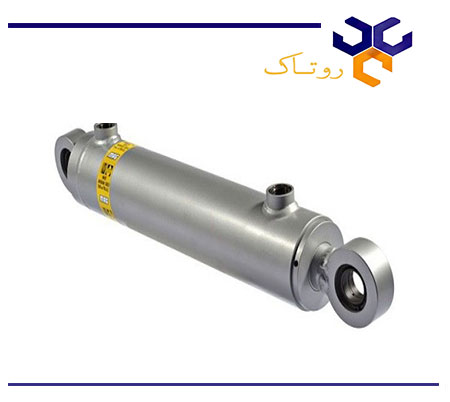

جک هیدرولیک قالب جدول ‌زن یکی از اجزای اصلی دستگاه جدول ‌زن (نیمه‌ اتوماتیک و اتوماتیک) است که با اعمال فشار هیدرولیکی کنترل‌ شده، قالب جدول بتنی را فشرده و تثبیت می ‌کند. این جک نقش کلیدی در ایجاد کیفیت ظاهری مناسب، ابعاد دقیق و دوام جدول تولیدی دارد.

انواع جک هیدرولیک قالب جدول‌ زن

جک هیدرولیکی قالب معمولا در دو کاربرد زیر استفاده می ‌شود:

• جک اصلی فشار قالب:

  کارکرد پرس قالب و تراکم ملات را بر عهده دارد و توان فشار آن می‌ تواند تا چند تن برسد.

• جک پرکن سیلو یا تغذیه ملات:

  در جدول زن سیلودار، با باز و بسته کردن دریچه سیلو، ملات را به داخل قالب هدایت می ‌کند.

مزایای استفاده از جک هیدرولیک در قالب جدول ‌زن

• فشار یکنواخت و دقیق برای پرس قالب و تولید جدول صاف و یکدست
• کاهش قابل توجه دخالت نیروی انسانی و افزایش ایمنی
• افزایش سرعت تولید به‌ خصوص در دستگاه ‌های سیلودار
• دوام بالا در شرایط تکرار پرس و سهولت تنظیم فشار

 کاربرد جک هیدرولیک در دستگاه‌ جدول ‌زن

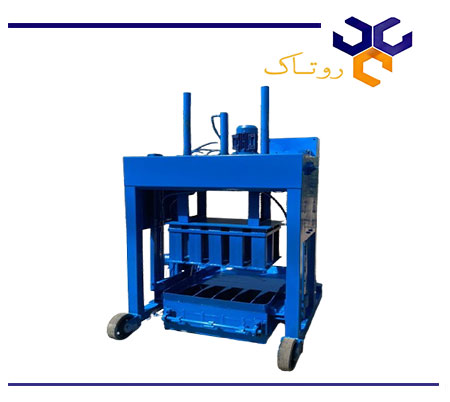

جک هیدرولیک قالب در جدول زن نیمه ‌اتوماتیک و تمام ‌اتوماتیک جدول ‌زن کاربرد دارد، مخصوصا در دستگاه‌ هایی با تعداد قالب ۴ تا ۶ عدد که تولید بیش از ۱۰۰۰ جدول را در شیفت ۸ ساعته دارند.

روش نصب و تنظیم اولیه جک هیدرولیک جدول زن

1. اتصال شیلنگ ‌های روغن به جک و اطمینان از عدم نشتی
2. پرکردن مخزن روغن و هواگیری مدار قبل از راه‌ اندازی
3. تست حرکت پیستون بدون بار برای اطمینان از روانی عملکرد
4. تنظیم شیر فشارشکن نسبت به فشار مناسب قالب

نگهداری و سرویس دوره ‌ای جک هیدرولیک قالب جدول زن

1. تعویض روغن هیدرولیک هر ۶ ماه یا هر ۱۰۰۰ ساعت کارکرد
2. بررسی یا تعویض اورینگ‌ ها و واشرهای ضد نشت
3. تمیز نگه ‌داشتن پیستون از گرد و غبار و ملات خشک ‌شده
4. اطمینان از سلامت سیستم خنک ‌کننده در مدل‌ های سیلودار

خرابی‌ های رایج جک قالب جدول زن و راهکار رفع آن‌ ها

• افت فشار جک → معمولا ناشی از نشتی یا خرابی شیر فشارشکن → بررسی وصله و شیر ضروری است.
• گیرکردن پیستون → به دلیل آلودگی یا روغن خشک → شست ‌و شوی مدار و تعویض روغن توصیه می ‌شود.
• گرم شدن بی ‌رویه جک هنگام کار بدون توقف → توقف موقت و بررسی سیستم خنک‌ کن
• صدای غیرعادی یا لرزش هنگام پرس → ممکن است از پمپ یا فشارسنج باشد → نیاز به سرویس دقیق دارد.

اشتباهات رایج در استفاده از جک هیدرولیک جدول زن

1. تنظیم فشار بیش از حد مجاز → آسیب به قالب یا دستگاه
2. استفاده از روغن نامرغوب یا نامناسب → کاهش عمر عملکرد جک
3. عدم تنطیم قبل از اولین استفاده → عملکرد ناپایدار دستگاه
4. غفلت از هواگیری بعد از تعویض روغن → فشار ناصحیح و گیر کردن پیستون

نکات ایمنی هنگام کار با سیستم هیدرولیک

1. هنگام نصب یا تعویض جک، دستگاه خاموش و بدون فشار باشد.
2. هیچ ‌گاه با دست به اطراف پیستون یا اتصالات فشار وارد نکنید.
3. برای جلوگیری از انفجار یا پارگی شیلنگ، از شیلنگ‌ های سالم و با فشار تحمل بالا استفاده شود.
4. قبل از شروع کار، حتما سطح روغن بررسی شود.
5. در محیط‌ های بسیار گرم، از سایه‌بان یا عایق حرارتی استفاده شود.
6. از افراد آموزش‌ دیده برای سرویس یا هواگیری سیستم استفاده کنید.

راهنمای خرید جک هیدرولیک قالب جدول ‌زن

برای انتخاب جک جدول زن مناسب باید موارد زیر در نظر گرفته شود:

• فشار قابل ‌تحمل متناسب با نوع قالب و ظرفیت دستگاه
• هماهنگی کورس حرکتی جک با ارتفاع قالب جدول
• داشتن شیر فشارشکن قابل تنظیم و فشارسنج دقیق
• استفاده از روغن مناسب با ویسکوزیته مناسب
• خدمات پس از فروش معتبر و امکان تأمین قطعه یدکی داخلی

نقش جک هیدرولیک در کیفیت نهایی جدول بتنی

جک هیدرولیک نقش حیاتی در تولید جدول ‌های بتنی باکیفیت دارد. این قطعه، نیروی لازم برای فشرده ‌سازی بتن درون قالب را تأمین می ‌کند. اگر فشار جک به ‌صورت یکنواخت و کافی اعمال شود، ملات کاملا در قالب پخش می ‌شود و در نتیجه:

• سطح جدول صاف و یکدست خواهد بود.
• تخلخل کاهش یافته و مقاومت مکانیکی افزایش می ‌یابد.
• جدول دچار لب ‌پَر شدن یا شکستگی در زمان تخلیه نمی‌ شود.

روش نصب، راه ‌اندازی و هواگیری جک جدول زن

مراحل نصب:

1. محل نشیمن جک باید کاملا تراز، خشک و بدون آلودگی باشد.
2. اتصال پایه جک به شاسی دستگاه با پیچ و مهره استاندارد انجام شود.
3. شیلنگ هیدرولیک را بدون پیچ‌خوردگی به پمپ یا شیر هیدرولیک متصل کنید.

هواگیری سیستم جک:

1. جک را تا انتهای کورس بالا ببرید و پایین بیاورید.
2. شیر فشار را چند بار باز و بسته کنید تا حباب هوا خارج شود.
3. اگر حرکت جک نوسان دارد یا صدا تولید می ‌شود، هوا هنوز تخلیه نشده است.

نکات نگهداری و سرویس دوره‌ای جک هیدرولیکی

1. بررسی روزانه نشت روغن از اطراف شیلنگ و پیستون
2. تعویض روغن هیدرولیک هر ۶ ماه یا پس از ۱۰۰۰ ساعت کارکرد
3. پاک‌ سازی سطح پیستون از گرد و خاک و ملات خشک ‌شده
4. بررسی سلامت شیر فشارشکن و تست عملکرد آن
5. روغن ‌کاری جزئیات متحرک (در صورت نیاز)

سؤالات متداول کاربران درباره جک هیدرولیک جدول زن

1. آیا جک هیدرولیک جدول ‌زن قابل تعمیر است؟

بله، در بیشتر موارد قابل تعمیر است. خرابی ‌هایی مثل نشتی، خرابی اورینگ یا ضعف فشار قابل رفع هستند.

2. آیا استفاده از جک قوی ‌تر باعث کیفیت بهتر جدول می ‌شود؟

فقط در صورتی که قالب و شاسی دستگاه توان تحمل فشار بالا را داشته باشند. فشار بیش از حد باعث شکستگی دستگاه می‌ شود.

3. بهترین نوع روغن برای جک هیدرولیک جدول زن چیست؟

روغن هیدرولیک ۶۸ یا واسکازین صنعتی تمیز

4. هر چند وقت باید روغن جک هیدرولیک را عوض کرد؟

معمولا هر ۶ ماه یا ۱۰۰۰ ساعت کاری. اگر روغن تغییر رنگ یا بوی سوختگی داشت، زودتر باید تعویض شود.
