قالب جدول زن

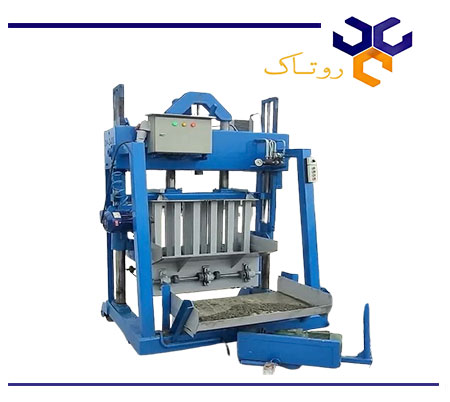

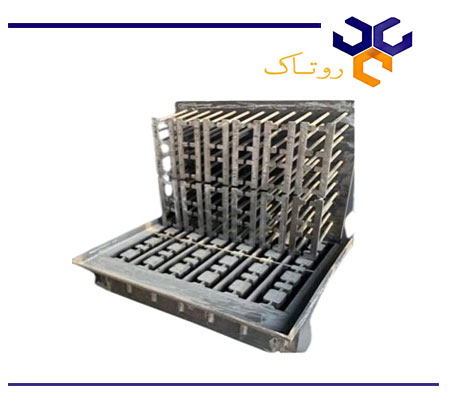

قالب جدول زن بتنی قطعه ای فلزی یا فولادی است که شکل نهایی جدول بتنی (مرزی، خیابانی، کانیو یا رفوژ) را تعیین می کند. این قالب در دستگاه های جدول زن دستی، نیمه اتوماتیک یا تمام اتوماتیک نصب می شود و باعث تولید جدول هایی با ابعاد دقیق و سطح صاف می گردد. کیفیت قالب و تطابق آن با دستگاه تأثیر مستقیم بر دوام جدول و سرعت تولید دارد.
انواع قالب جدول زن
قالب های جدول زن از نظر نوع ساخت و عملکرد به چند دسته اصلی تقسیم می شوند:
قالب جدول زن پرسی
در دستگاه های جدول زن پرسی از فشار مکانیکی بالا استفاده می شود. قالب هایی که برای این دستگاه ها طراحی می شوند باید تحمل فشار بالا را داشته باشند. جنس این قالب ها معمولا فولاد سخت کاری شده است.
قالب جدول زن ویبره ای
در این مدل، ویبره (لرزش) باعث فشرده سازی بتن داخل قالب می شود. این قالب ها معمولا طراحی بازتری دارند تا لرزش به طور یکنواخت در تمام نقاط قالب منتقل شود. از این روش برای تولید جدول هایی با سطح صاف و بدون خلل و فرج استفاده می شود.
مزایای قالب جدول زن با کیفیت
- تولید جدول با ابعاد صاف، دقیق و بدون موج یا ترک
- دوام و استحکام بالا در برابر ویبره های مکرر و فشار پرس
- کاهش مصرف ملات و ضایعات در تولید
- امکان تولید انواع جدول (معمولی، کانیو، رفوژ) فقط با تعویض قالب مناسب
- مناسب برای تولید در تیراژ بالا و پروژه های شهری
نکات مهم در خرید قالب جدول زن
- ابعاد قالب و تعداد حفره آن متناسب با نوع دستگاه و نیاز تولید انتخاب شود.
- ضخامت ورق حداقل ۶ میلی متر برای دوام مناسب، ترجیحا ۸–۱۰ میلی متر برای ابزار صنعتی
- مدل قالب (جوشی یا خم) با توجه به کیفیت مطلوب و پروژه های حرفه ای انتخاب گردد.
- برند معتبری انتخاب شود که برش CNC دقیق، خدمات پس از فروش و قطعات یدکی فراهم کند.
- ضمانت و امکان تست اولیه قالب قبل از خرید تأثیر زیادی بر رضایت پس از خرید دارد.
روش نصب و تعویض قالب قالب جدول زن
نصب قالب جدول زن روی دستگاه بسیار آسان است: ابتدا دستگاه خاموش شود، سپس قالب قدیمی باز و قالب جدید با الگوی مشخص در جای خود قرار گیرد. پس از نصب قالب جدید، دستگاه بدون مواد پرکن روشن شده و عملکرد قالب بررسی گردد. سپس قالب را برای اولین بار با ملات چک کنید. نصب صحیح قالب باعث کاهش لرزش، افزایش کیفیت جدول و جلوگیری از آسیب جدی به دستگاه می شود.
علائم خرابی قالب یا زمان تعویض قالب جدول زن
- خمیدگی یا خرابی بدنه قالب پس از تولید بیش از یک میلیون جدول
- پاشیدگی یا نشست ملات از لبه قالب در هر بار پرس
- کاهش دقت ابعاد جدول یا افزایش ضایعات ملات
- مشاهده ترک یا خمیدگی در گلدانی قالب
اشتباهات رایج در استفاده از قالب جدول زن
- استفاده از قالب با ضخامت پایین (مثلا ۳ میلی متر) که سریع خم می شود.
- عدم استفاده از روغن قالب این کار باعث چسبیدن بتن به بدنه قالب و کاهش کیفیت سطح جدول می شود.
- استفاده از بتن با دانه بندی درشت باعث ترک در قالب یا تولید جدول ناهماهنگ می شود.
- عدم تمیزکاری پس از تولید و چسبندگی ملات خشک باعث افت کیفیت می شود.
- بهره برداری بیش ازحد قالب بدون تعویض پس از تولید تعداد بالا
- نصب قالب غیر هم راستا با دستگاه که باعث لرزش یا شکست قالب می شود.
- ضربه زدن بیش از حد برای جداسازی جدول این کار باعث تاب برداشتن یا ترک برداشتن قالب می شود. در حالی که استفاده از لرزش صحیح یا چرب کردن درست، از این مشکل جلوگیری می کند.
نکات ایمنی کار با قالب جدول زن
- هنگام نصب یا تعویض قالب از دستکش استفاده شود تا از بریدگی یا تماس با سطح داغ دستگاه جلوگیری شود.
- پیش از راه اندازی دستگاه، اطمینان حاصل شود که قالب به درستی و محکم در جای خود نصب شده است.
- زمانی که دستگاه در حال ویبره است، تماس با قالب خطرناک است و ممکن است موجب آسیب دست شود.
- عدم حضور در مقابل خروجی جدول زیرا احتمال پرتاب قطعات بتن یا ابزار در حین تولید وجود دارد.
- بررسی وضعیت پیچها و اتصالات، شل بودن پیچ ها می تواند قالب را در حین کار از جای خود خارج کند.
خرید قالب جدول زن
در زمان خرید قالب جدول زن، باید نکات فنی زیر را مدنظر قرار دهید:
- هماهنگی قالب با نوع دستگاه (دستی، نیمه اتوماتیک یا تمام اتوماتیک)
- ابعاد دقیق قالب متناسب با نوع جدول موردنظر
- ضخامت ورق و کیفیت جوشکاری (ترجیحا جوش CO₂ و ورق ورق مبارکه)
- خدمات پس از فروش و گارانتی موجود در برند تولیدکننده
- امکان سفارش قالب سفارشی بر اساس نقشه یا طرح مورد نیاز
نگهداری و مراقبت از قالب جدول زن
- تمیزکاری قالب ها بعد از هر شیفت کاری با آب و برس؛ خشک شدن صحیح قالب قبل از نگهداری
- روغن کاری لبه قالب جهت جلوگیری از زنگ زدگی در هوای مرطوب
- نگهداری قالب در محیط خشک، بدون تماس با باران یا رطوبت مستقیم
- بررسی منظم لبه گلدانی ها و قسمت سمبه برای عدم خمیدگی یا ساییدگی
قیمت قالب جدول زن
قیمت قالب جدول زن با توجه به نوع دستگاه و تعداد قالبه فرق می کند. برای مثال:
- قالب ۵ قالبه برای دستگاه نیمه اتوماتیک با ابعاد استاندارد (30×50 سانتی متر) حدود 60 تا 70 میلیون تومان قیمت دارد.
- قالب ۶ قالبه یا بیشتر در دستگاه اتوماتیک حدود 70 تا 80 میلیون تومان است که بسته به برند و جنس ممکن است کمی متفاوت باشد.
بررسی سوالات پرتکرار کاربران درباره قالب جدول زن
چند بار می توان از قالب جدول زن استفاده کرد؟
اگر قالب از جنس مقاوم (مثل فولاد ST52 یا چدن سخت کاری شده) باشد و نگهداری صحیح انجام گیرد، تا بیش از ۱۵۰۰۰ بار نیز قابل استفاده است.
آیا امکان تعمیر قالب جدول زن وجود دارد؟
بله، در صورت خرابی جزئی مانند ترک یا خمیدگی، قالب توسط جوشکاری یا صافکاری قابل تعمیر است. البته تعمیرات مکرر ممکن است عمر مفید را کاهش دهد.
