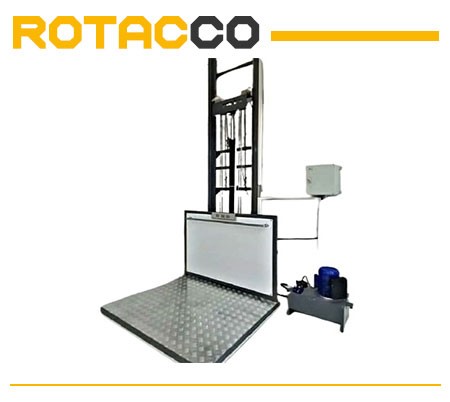

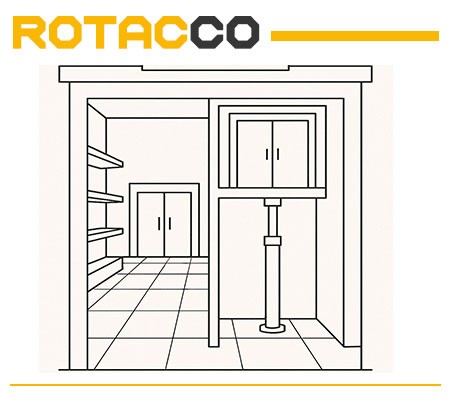

آموزش نصب بالابر خانگی

نصب بالابر خانگی از پروژه‌ های حساس در حوزه تجهیزات ساختمانی است. این بالابرها معمولاً برای جابجایی بار در طبقات منازل، ویلاها، خانه های قدیمی و سایر فضاها نصب می ‌شوند. نصب اصولی و مهندسی، تضمین ‌کننده کارکرد ایمن، بی ‌صدا و بدون خرابی در طولانی مدت خواهد بود.

مرحله اول: بررسی دقیق محل نصب و تهیه نقشه اجرایی

۱.۱ تعیین ابعاد چاله یا فضای نصب

• حداقل ابعاد چاله برای بالابر هیدرولیکی: ۱۱۰×۱۱۰ سانتی ‌متر
• ارتفاع مفید طبقات باید به ‌دقت اندازه‌ گیری شود (از کف تا کف)

۱.۲ تحلیل بار و فشار وارده بر کف و دیوار

• فشار ناشی از سکوی متحرک + بار طراحی شده (مثلاً ۵۰۰ کیلوگرم)
• بررسی مقاومت دیوار محل نصب ریل: دیوار بتنی، آجری یا ستون فلزی
• در صورت ناکافی بودن، سازه تقویتی فلزی نصب شود.

۱.۳ بررسی دسترسی به برق

• بالابر خانگی معمولاً با برق تک ‌فاز ۲۲۰ ولت کار می ‌کند.
• خط اختصاصی از جعبه فیوز + فیوز ۱۶ آمپر + ارت الزامی است.

۱.۴ تهیه نقشه نصب

• تهیه نقشه CAD محل نصب، نقاط اتصال ریل، محل پاورپک، تابلو برق و مسیر کابل‌ کشی.
• جانمایی دقیق توقف ‌ها با کد ارتفاع

مرحله دوم: ساخت و آماده ‌سازی سازه نگهدارنده

۲.۱ شاسی فلزی پایه

• اجرای صفحه ‌کفی از ورق فولادی ST37 به ضخامت حداقل ۸ میلی ‌متر
• جوشکاری کامل و تراز بودن صفحه پایه (با تراز دیجیتال بررسی شود)

۲.۲ نصب ریل ‌ها

• ریل ‌ها از جنس ناودانی یا پروفیل صنعتی (۸×۸ یا ۱۰×۱۰)
• نصب با استفاده از پلیت ‌های جوشی و رول ‌بولت M10 یا M12
• فاصله مجاز بین پایه ‌های اتصال به دیوار: حداکثر ۶۰ سانتی ‌متر
• استفاده از شابلون و تراز لیزری برای نصب کاملاً عمودی

مرحله سوم: نصب سکوی متحرک و کابین (در صورت نیاز)

۳.۱ مونتاژ شاسی متحرک

• اتصال بخش متحرک به ریل ‌ها با بلبرینگ ‌های ضدسایش یا رولرگاید
• شاسی با ورق آجدار ضد لغزش به ضخامت ۳ تا ۵ میلی ‌متر
• ابعاد پلتفرم بسته به سفارش مشتری (مثلاً ۱۰۰×۱۰۰)

۳.۲ نصب درب ایمنی و سنسورها

• درب سکوی متحرک با لولا و قفل برقی یا مکانیکی
• نصب میکروسوئیچ درب برای جلوگیری از حرکت در حالت باز
• نصب سنسور توقف بالا و پایین

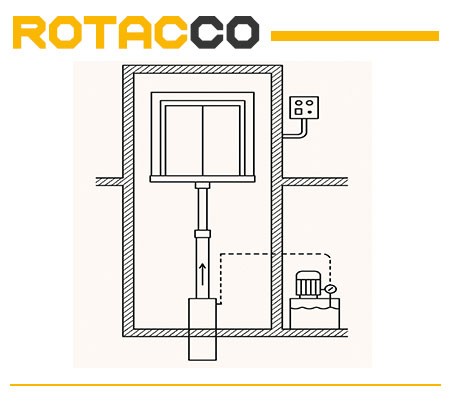

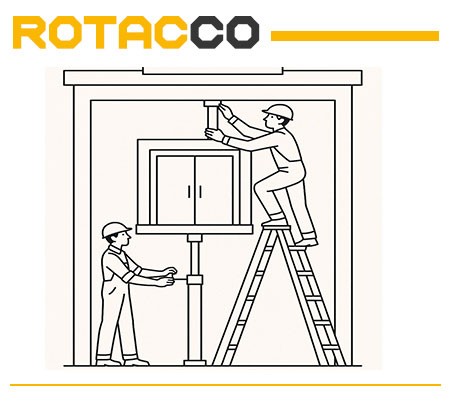

مرحله چهارم: نصب سیستم هیدرولیک

۴.۱ پاورپک هیدرولیک

• نصب روی زمین یا قاب فلزی (با لرزش ‌گیر لاستیکی)
• موتور ۲.۲ کیلووات (تک ‌فاز)، پمپ دنده‌ ای، شیر برقی ۲/۲ یا ۳/۲
• روغن توصیه ‌شده: Hydraulic Oil 68 با فیلتر اولیه

۴.۲ جک یا سیلندر هیدرولیک

• اتصال پایه جک به کف و سرجک به شاسی متحرک با مفصل کروی یا پین
• زاویه نصب سیلندر: کاملاً عمودی یا با انحراف کمتر از ۵ درجه
• بررسی مسیر حرکت بدون گیر و اصطکاک

۴.۳ اتصال لوله ‌ها

• استفاده از شیلنگ فشار قوی با کانکتور BSP سایز ۳/۸ یا ۱/۲ اینچ
• نصب شیر یک‌ طرفه و شیر ترکیدگی در مسیر خروجی
• تست نشتی با فشار نامی ۸۰ بار

مرحله پنجم: نصب سیستم برق و کنترل

۵.۱ تابلو برق و سیم‌ کشی

• تابلو فلزی IP65 با رله حرارتی، کلید قطع اضطراری، فیوز مینیاتوری، تایمر
• نصب کابل NYY 3×2.5 از جعبه فیوز تا تابلو
• سیم ‌کشی فرمان با کابل فرمان ۴×۰.75 برای کلیدهای توقف

۵.۲ پنل کنترل و ایستگاه‌ ها

• کلید بالا / پایین روی پنل ثابت در طبقات و روی کابین
• نصب کنترل دستی یا ریموت کنترل (در صورت نیاز)
• استفاده از کابل تخت نسوز برای اتصال متحرک

مرحله ششم: تست و کالیبراسیون

۶.۱ تست عملکرد

• اجرای چند رفت و برگشت با سکو خالی
• اندازه ‌گیری زمان حرکت با کرنومتر (استاندارد: 1۰–2۰ ثانیه در هر طبقه)
• تست توقف نرم، بدون شوک و بدون لرزش

۶.۲ بارگذاری آزمایشی

• تست با ۱۰۰٪ بار مجاز (مثلاً ۵۰۰ کیلوگرم)
• تست عملکرد شیر ترکیدگی در توقف اضطراری

۶.۳ تست ایمنی

• عملکرد صحیح میکروسوئیچ ‌ها، سنسور پایین، کلید قطع اضطراری
• تست دستی رهاسازی در صورت قطع برق

مرحله هفتم: تحویل و آموزش مشتری

• آموزش استفاده از کلیدها، تابلو برق، خاموش کردن اضطراری
• تحویل دفترچه راهنمای فارسی + نقشه برق و هیدرولیک
• ثبت برگه نصب، گارانتی و سرویس دوره ‌ای (ترجیحاً هر ۶ ماه)

نکات حرفه ‌ای ویژه نصابان بالابر هیدرولیکی

• هرگز بدون بار تست واقعی انجام ندهید.
• کابل برق از نوع ضد شعله (LSZH) باشد.
• استفاده از چسب‌ برق صنعتی در تمامی محل‌های اتصال
• حداقل یک نقطه اتصال ارت به شاسی فلزی الزامی است.
• رعایت کد رنگ سیم‌ ها (قهوه ‌ای فاز، آبی نول، سبز ارت) الزامی است.

الزامات سازه ‌ای و ساختمانی برای نصب بالابر خانگی

الف) ابعاد چاله و موقعیت نصب

• حداقل فضای مفید برای نصب سکوی بالابر باید حداقل ۱۰ سانتی‌ متر بزرگ‌تر از ابعاد پلتفرم در هر طرف باشد.
• برای سکوی ۱۰۰×۱۰۰، فضای چاله حداقل باید ۱۲۰×۱۲۰ باشد.
• ارتفاع مفید طبقات با دقت میلی‌ متری محاسبه شود (از کف تا کف نهایی پس از کف‌ سازی)

ب) محاسبه مقاومت فشاری کف محل نصب

• فشار دینامیکی سکو در حین حرکت با بار:

P = (W × g) / A

• کف باید توان تحمل حداقل ۳۰۰۰ کیلوگرم بر مترمربع (kg/m²) داشته باشد.
• در صورت بتن ‌ریزی مجدد، ضخامت توصیه ‌شده: حداقل ۱۵ سانتی ‌متر بتن مسلح با مش A8

پ) مهار دیواری ریل ‌ها

• اگر دیوار از نوع آجری یا بلوکی باشد، حتماً باید شاسی فلزی مکمل (UPN یا قوطی ۸×۸) در دیوار مهار شود.
• فاصله مهارهای افقی: حداکثر هر ۶۰ تا ۷۰ سانتی‌متر با رول ‌بولت M10 یا M12
• شاقول‌ سازی با تراز لیزری سه ‌خط یا شاقول وزنه ‌ای صنعتی

۲. مشخصات هیدرولیکی و عملکرد سیستم

الف) انتخاب پاورپک مناسب

• موتور تک ‌فاز ۲.۲ کیلووات با پمپ دنده‌ای ۲۵ لیتر در دقیقه
• انتخاب تانک روغن: ظرفیت حداقل ۱.۵ برابر حجم سیلندر
• نصب فیلتر مکش داخلی و فیلتر برگشت روغن الزامی است

ب) نوع روغن

• برای اقلیم ایران روغن Hydraulic Oil ISO VG 68 انتخاب مناسبی است
• در مناطق سردسیر: VG 46
• در مناطق گرم (جنوب): VG 100

طراحی و انتخاب جک هیدرولیک

الف) طول کورس

• کورس جک = ارتفاع مفید طبقه + ۱۵ تا ۲۰ سانتی‌ متر اضافه برای توقف نرم

ب) انتخاب قطر و ضخامت جداره

• برای ظرفیت ۵۰۰ کیلوگرم: سیلندر با قطر داخلی ۵۰–۶۰ میلی ‌متر و ضخامت جداره ۵ میلی ‌متر
• پیستون سخت ‌کاری شده با ضخامت کروم ‌کاری ۲۰–۳۰ میکرون

انتخاب جک مناسب برای بالابر فروشگاهی

الف) نوع جک: مستقیم (زیر سکو) یا غیرمستقیم (کناری با قرقره)

• جک مستقیم زیر سکو: رایج ‌ترین نوع در بالابرهای فروشگاهی تا ۳ طبقه. ساده، ایمن، هزینه نصب کمتر.
• جک کناری با قرقره: برای ارتفاع زیاد یا فضاهای باریک استفاده می ‌شود (جک نصف کورس طی می‌کند، با سیم ‌بکسل سرعت دو برابر می ‌شود)

ب) محاسبه کورس جک

کورس موردنیاز جک = ارتفاع مفید بین دو طبقه + حداقل ۲۰ سانتی ‌متر

مثلاً برای دو طبقه با ارتفاع ۲.۸ متر:

کورس جک = ۲۸۰ + ۲۰ = ۳۰۰ سانتی ‌متر

پ) انتخاب قطر و مشخصات فنی

ت) ویژگی ‌های ضروری جک

• پیستون سخت ‌کاری‌شده و کروم ‌کاری‌شده با ضخامت حداقل ۲۰ میکرون
• کیت آب ‌بندی (پکینگ) با کیفیت بالا، ترجیحاً برندهای اروپایی یا SKF
• کفشک یا فلنچ نصب دقیق و تقویت‌ شده برای جلوگیری از خمیدگی

۷. میزان مصرف برق بالابر خانگی هیدرولیکی

الف) مصرف موتور پاورپک

موتور رایج برای پاورپک بالابر خانگی:

• موتور تک ‌فاز ۲.۲ کیلووات (۳ اسب بخار)
• در ولتاژ ۲۲۰ ولت، جریان مصرفی حدود ۱۳ تا ۱۵ آمپر

ب) مصرف در حالت بی ‌بار و بار کامل

پ) مصرف ماهانه بالابر خانگی هیدرولیکی

اگر بالابر روزانه ۵۰ بار بالا برود و هر بار حدود ۲۰ ثانیه زمان ببرد:

• زمان ماهانه = ۵۰ × ۳۰ × ۲۰ ثانیه = ۳۰,۰۰۰ ثانیه = ۸.۳ ساعت
• مصرف = ۸.۳ ساعت × ۲.۲ کیلووات = ۱۸.۲۶ کیلووات‌ساعت در ماه

ت) روش کاهش مصرف برق بالابر خانگی هیدرولیکی

1. استفاده از موتور با راندمان IE3 یا IE4
2. نصب اینورتر (درایو فرکانس) برای راه‌ اندازی نرم
3. تعادل ‌سازی بار روی سکو برای کاهش فشار پمپ

ایرادات رایج بعد از نصب و راه ‌اندازی بالابر هیدرولیکی
