گیربگس حلزونی

گیربکس ‌های صنعتی نقش حیاتی در بسیاری از صنایع دارند. این ابزارهای مکانیکی به تبدیل سرعت و گشتاور از یک موتور به دستگاه یا ماشین دیگر کمک می ‌کنند. گیربکس حلزونی، یکی از انواع گیربکس ‌های صنعتی که به دلیل طراحی منحصر به فرد و عملکرد مؤثر، بسیار محبوب است. گیربکس‌ های حلزونی از پرکاربردترین نوع گیربکس‌ ها در صنایع مختلف هستند. این نوع گیربکس ‌ها به دلیل طراحی خاص خود، توانایی ارائه گشتاور بالا و سرعت پایین را دارند و در کاربردهای کاهش سرعت و افزایش گشتاور، بسیار مورد استفاده قرار می‌ گیرند.

تاریخچه گیربکس حلزونی

گیربکس ‌های حلزونی از قرن ‌ها پیش مورد استفاده قرار گرفته ‌اند. نخستین استفاده ‌های ثبت شده از گیربکس ‌های حلزونی به دوران باستان و استفاده ازدستگاه ‌های ساده مانند آسیاب‌ ها به کار می ‌رفتند. با گذر زمان و پیشرفت تکنولوژی، این نوع گیربکس‌ ها به مرور توسعه یافتند و در اشکال پیچیده ‌تر و با بازدهی بیشتر در صنایع مختلف به کار گرفته شدند.

انواع گیرکس های حلزونی

• گیربکس حلزونی تک مرحله ای
• گیربکس حلزونی دو مرحله ای
• گیر بکس حلزونی ترکیبی
• گیربکس با شفت خروجی دوگانه
• گیربکس حلزونی با موتور یکپارچه

گیربکس حلزونی تک مرحله ‌ای

این نوع گیربکس‌ شامل یک جفت چرخ دنده حلزونی و پیچ حلزونی هستند. گیربکس‌ تک مرحله ‌ای معمولاً در کارهایی با سرعت بالاتر و سریعتر کاربرد بهتری دارند. این گیربکس‌ به دلیل سادگی طراحی و هزینه کمتر، در بسیاری از ماشین‌ آلات صنعتی کاربرد دارند.

گیربکس حلزونی دو مرحله ‌ای

در این نوع گیربکس، دو جفت چرخ دنده حلزونی و پیچ حلزونی که به صورت سری به هم متصل هستند. این طراحی امکان کاهش سرعت بیشتر و افزایش گشتاور خروجی را فراهم می ‌کند. گیربکس دو مرحله‌ای در کاربردهای سنگین با کاهش سرعت بیشتراستفاده می‌ شود.

گیربکس حلزونی ترکیبی

این نوع گیربکس ترکیبی از گیربکس‌ حلزونی و گیربکس‌ دیگر (مانند گیربکس هلیکال) هستند. ترکیب این دو نوع گیربکس، ویژگی ‌های مثبت هر دو را در یک سیستم جمع می ‌کند و به این ترتیب، بهره ‌وری و عملکرد سیستم بهبود می‌یابد. عملکرد بهتر گیربکس ‌های ترکیبی در کاربردهایی با نیاز به کاهش سرعت بالا و فضای نصب محدود است.

گیربکس حلزونی با شفت خروجی دوگانه

در این نوع گیربکس‌، دو شفت خروجی به صورت موازی با هم قرار گرفته ‌اند. این طراحی امکان انتقال قدرت به دو نقطه مختلف را فراهم می ‌کند و دارای عملکرد مناسب در کاربرد با نیاز به توزیع قدرت بین چند دستگاه می باشد.

گیربکس حلزونی با شفت خروجی مستقیم

این نوع گیربکس‌ دارای شفت خروجی مستقیم است که بدون وابستگی به بار متصل می ‌شود. این طراحی ساده در کاربردهای مختلف از جمله نوار نقاله ‌ها، سیستم‌ های بالابر و ماشین ‌آلات صنعتی کاربرد دارد.

گیربکس حلزونی با موتور یکپارچه

در این نوع گیربکس‌، موتور الکتریکی به طور مستقیم به گیربکس متصل و یک واحد یکپارچه را تشکیل می‌ دهد. این طراحی موجب کاهش فضا و نصب آسان اجزای دستگاه می شود. در کاربردهای صنعتی با کاهش سرعت و افزایش گشتاور و ظرافت بالا نیاز به وجود گیربکس موتور ترکیبی بیشتر احساس می شود.

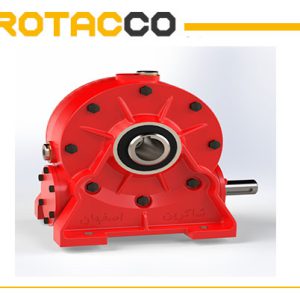

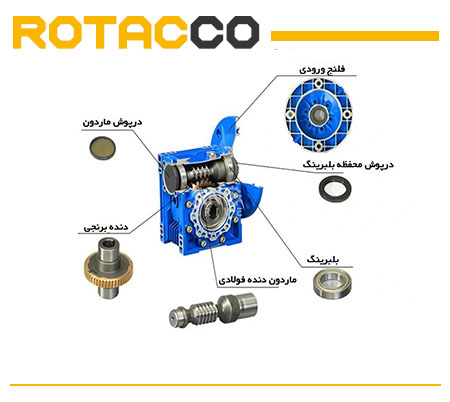

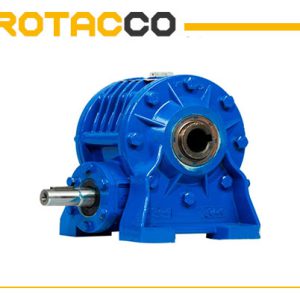

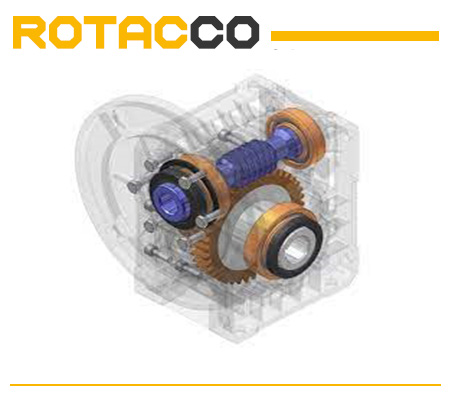

اجزا گیربکس حلزونی

گیربکس‌ های حلزونی شامل چندین قسمت اصلی است که هر یک نقش مهمی در عملکرد کلی سیستم دارند. در ادامه، اجزای مهم گیربکس حلزونی توضیح داده می ‌شوند:

حلزون (Screw Worm)

حلزون یکی از اجزای کلیدی گیربکس حلزونی است که به شکل یک پیچ بلند و مارپیچ طراحی شده است. این بخش از مواد مقاوم در برابر سایش و فشارهای بالا مانند فولاد یا برنز ساخته شده است و با چرخیدن، نیرو را به چرخ حلزون منتقل می ‌کند.

چرخ حلزون (Worm Gear)

چرخ حلزون یک نوع چرخ دنده مستقیم است که با حلزون درگیر می ‌شود. این چرخ معمولاً از جنس برنز و مقاوم در برابر سایش است. دندانه‌ های چرخ حلزون به گونه ‌ای طراحی شده‌اند که با دندانه ‌های حلزون به طور دقیق جفت شوند.

شفت‌ ها (Shafts)

گیربکس حلزونی دارای دو شفت اصلی (شفت ورودی و شفت خروجی) هستند. شفت ورودی به موتور متصل و نیروی چرخشی را به حلزون منتقل می ‌کند. شفت خروجی به دستگاه یا ماشین‌ آلات متصل و نیروی منتقل شده از چرخ حلزون را دریافت می‌ کند.

بلبرینگ‌ها (Bearings)

بلبرینگ‌ برای حمایت از شفت ‌ها و کاهش اصطکاک بین قطعات متحرک استفاده می‌ شود. بلبرینگ ‌ها از مواد مقاوم ساخته و به روانکاری مناسب نیاز دارند تا عمر مفید گیربکس را افزایش دهند.

محفظه (Housing)

در گیربکس حلزونی محفظه گیربکس، بدنه‌ ای است که تمامی اجزای داخلی را در بر می‌ گیرد و از آن ‌ها در برابر آلودگی ‌ها، گرد و غبار و آسیب ‌های مکانیکی محافظت می‌ کند. جنس حفظه معمولاً از چدن یا فولاد ساخته می ‌شود.

سیستم روانکاری (Lubrication System)

روانکاری مناسب برای عملکرد بهینه گیربکس ‌های حلزونی بسیار حیاتی است. روغن‌های مخصوص گیربکس موجبه کاهش سطح اصطکاک و سایش بین حلزون و چرخ حلزون و مانع از ایجاد حرارت و افرایش آن می شود .

آب‌ بندها (Seals)

آب ‌بندها به منظور جلوگیری از نشت روغن و ورود آلودگی به داخل گیربکس استفاده می‌ شوند. این قطعات معمولاً از مواد لاستیکی یا سیلیکونی ساخته می ‌شوند.

خارها و بوش‌ها (Keys and Bushes)

خارها و بوش‌ ها برای اتصال مطمئن و محکم شفت ‌ها به حلزون و چرخ حلزون استفاده می ‌شوند. این اجزا به تثبیت موقعیت و انتقال دقیق نیرو کمک می‌کنند.

انواع تیپ گیربکس‌ حلزونی

گیربکس‌های حلزونی در انواع و تیپ‌ های مختلفی تولید می‌شوند تا نیازهای متنوع صنعتی را برآورده کنند. اکنون به بررسی سه نوع از گیربکس‌های حلزونی معروف یعنی VF، MVF و FC پرداخته می ‌شود.

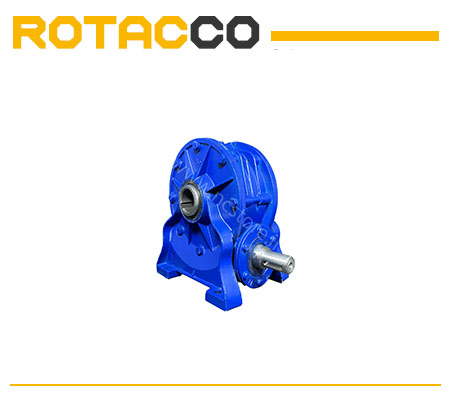

گیربکس حلزونی تیپ VF

• گیربکس‌های VF با طراحی فشرده و کارایی بالا شناخته می‌ شوند.
• بدنه این گیربکس ‌ها عموماً از آلومینیوم یا چدن ساخته می‌شود که موجب استحکام و دوام بالای آنها می‌ شود.
• این گیربکس ‌ها می ‌توانند نسبت‌های کاهش سرعت بالایی ارائه دهند که آنها را برای کاربردهای مختلف مناسب می ‌سازد.
• طراحی مدولار این گیربکس ‌ها، نصب و تعویض آنها را آسان می ‌کند.

کاربرد گیربکس حلزونی تیپ VF

1. سیستم‌ های نوار نقاله
2. ماشین ‌آلات بسته‌بندی
3. تجهیزات انتقال مواد

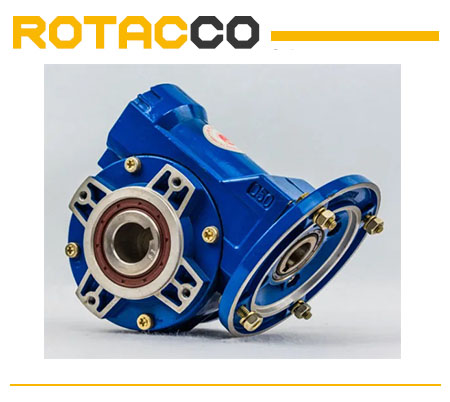

ویژگی گیربکس‌ حلزونی تیپ MVF

• این گیربکس‌ ها می ‌توانند در زوایای مختلف نصب شوند و قابلیت تطبیق با نیازهای مختلف را دارند.
• طراحی بهینه این گیربکس ‌ها منجر به کاهش اتلاف انرژی و افزایش بهره‌وری می ‌شود.
• گیربکس‌های MVF در اندازه‌ ها و نسبت ‌های کاهش مختلفی تولید می‌شوند تا بتوانند نیازهای متنوع صنعتی را برآورده کنند.

کاربرد گیربکس‌ حلزونی تیپ MVF

• تجهیزات پردازش مواد غذایی
• ماشین ‌آلات کشاورزی
• تجهیزات حمل و نقل

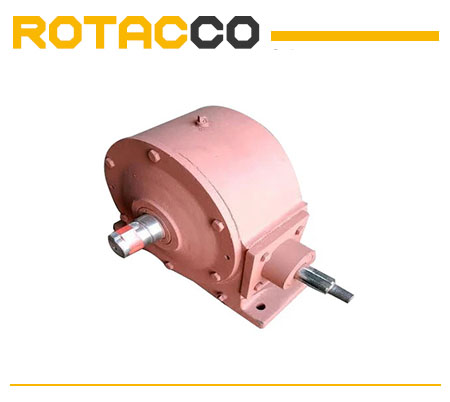

گیربکس‌ حلزونی تیپ FC

• گیربکس FCبه دلیل داشتن ساختار محکم و توان بالا، برای کاربردهای سنگین مناسب هستند.
• این گیربکس‌ها معمولاً با پوشش‌های مقاوم در برابر خوردگی تولید می‌شوند که آنها را برای استفاده در محیط‌های سخت و خورنده مناسب می ‌سازد.
• طراحی و ساخت با کیفیت این گیربکس منجر به عمر طولانی و نیاز کم به نگهداری می‌ شود.

کاربرد گیربکس‌ حلزونی تیپ FC

• صنایع پتروشیمی
• تجهیزات معدن
• ماشین ‌آلات ساخت و تولید سنگین

سایر تیپ ‌های گیربکس حلزونی

علاوه بر تیپ VF ، تیپ‌های دیگری نیز وجود دارند که هر کدام برای کاربردهای خاصی طراحی شده‌اند. برخی از این تیپ‌ها عبارتند از:

تیپ WP

ویژگی‌ گیربکس تیپ WP

• طراحی مستحکم و دوام بالا، مناسب برای کاربردهای سنگین

کاربرد گیربکس تیپ WP

• صنایع معدنی، ماشین ‌آلات سنگین، سیستم‌ های انتقال قدرت بزرگ

گیربکس تیپ NMRV

ویژگی گیربکس تیپ NMRV

• طراحی مدرن، وزن کم، قابلیت نصب در وضعیت‌های مختلف

کاربرد گیربکس تیپ NMRV

• سیستم‌ های خودکار، ماشین‌ آلات سبک صنعتی، نوار نقاله‌ها

گیربکس تیپ SW

ویژگی‌ گیربکس تیپ SW

• طراحی بهینه برای کاهش نویز و لرزش، کارایی بالا

کاربرد گیربکس تیپ SW

• صنایع غذایی و دارویی، ماشین ‌آلات بسته‌بندی، سیستم‌های انتقال مواد

گیربکس تیپ UDL

ویژگی گیربکس تیپ UDL

• قابلیت تغییر سرعت خروجی به صورت پیوسته، مناسب برای کاربردهایی که نیاز به تنظیم دقیق سرعت دارند.

کاربرد گیربکس تیپ UDL

• ماشین‌آلات چاپ، سیستم ‌های تست و آزمایشگاهی، ماشین‌آلات نساجی

کاربرد گیربکس حلزونی

1. به دلیل نسبت انتقال بالا و ویژگی خود قفل شدن، گیربکس ‌های حلزونی در سیستم‌ های بالابر و آسانسور مورد استفاده قرار می‌ گیرند.
2. در برخی از بخش‌های خودروها مانند سیستم ‌های فرمان و تجهیزات انتقال قدرت، از گیربکس‌ حلزونی استفاده می ‌شود.
3. در جرثقیل ‌ها و تجهیزات معدن، گیربکس ‌های حلزونی به دلیل توانایی انتقال گشتاور بالا و مقاومت در برابر شرایط سخت محیطی، کاربرد دارند.
4. در ماشین ‌آلاتی که نیاز به کنترل دقیق سرعت و گشتاور دارند، گیربکس ‌های حلزونی به کار گرفته می‌ شوند.

مزایای گیربکس‌ حلزونی

1. یکی از مزایای اصلی گیربکس‌های حلزونی، عملکرد کم صدای آن‌هاست. این امر به دلیل تماس سطحی بیشتر بین حلزون و چرخ حلزون نسبت به دیگر انواع گیربکس‌ها است.
2. گیربکس‌ حلزونی می ‌تواند نسبت انتقال بسیار بالایی را فراهم کنند که برای کاربردهایی دارای نیاز به گشتاور بالا و سرعت پایین، ایده‌آل است.
3. طراحی جمع و جور این گیربکس‌ امکان استفاده از آن‌ها را در فضاهای محدود فراهم می‌ کند.
4. ویژگی منحصر به فرد برخی از گیربکس‌های حلزونی، خاصیت خود قفل شدگی است که این یعنی که در صورت عدم اعمال نیروی خارجی، چرخ دنده توانایی چرخاندن حلزون را ندارد.

سرویس و نگهداری گیربکس حلزونی

1. بررسی وضعیت ظاهری گیربکس، شامل تشخیص نشتی‌ ها، ترک ‌ها یا تغییر رنگ در روغن
2. ارزیابی عملکرد گیربکس از نظر صدا، لرزش و دما
3. استفاده از روغن ‌های مخصوص گیربکس حلزونی که دارای خواص ضد سایش و تحمل دمای بالا هستند.
4. تعویض منظم روغن برای جلوگیری از تجمیع ذرات و آلودگی‌ها این دوره‌ ها بسته به شرایط کارکرد گیربکس و توصیه ‌های سازنده متفاوت است.
5. پیروی از برنامه ‌های منظم نگهداری و بازرسی که توسط سازنده توصیه می ‌شود.
6. آموزش کارکنان مربوط به نگهداری و تعمیرات به منظور افزایش دانش فنی و کاهش خطاهای انسانی
7. استفاده از قطعات اصلی و با کیفیت برای جلوگیری از خرابی‌های زودرس
8. ثبت دقیق سوابق تعمیرات و نگهداری به منظور پیگیری و پیشگیری از مشکلات مشابه در آینده.
